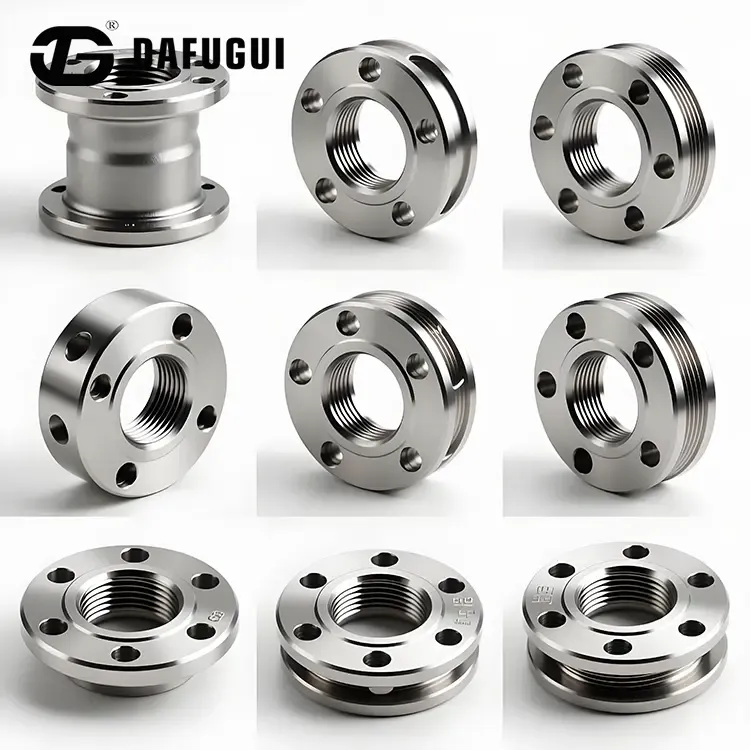

高引張強度ねじ込み UNS S32760 スーパー デュプレックス フランジ
  • 高引張強度ねじ込み UNS S32760 スーパー デュプレックス フランジ高引張強度ねじ込み UNS S32760 スーパー デュプレックス フランジ

高引張強度ねじ込み UNS S32760 スーパー デュプレックス フランジ

Dafugui は、固体鍛造 F55 合金 (ASTM A182 F55 / UNS S32760 / 1.4501) を使用して、高引張強度ねじ込み UNS S32760 スーパー デュプレックス フランジを製造しています。工業用配管システム、圧力機器、コンパクトなプロセススキッド用に設計されたこれらの CNC 加工ねじ付きフランジは、高い機械的強度と精密な NPT/BSPT ねじのかみ合いを兼ね備えています。
    エンジニアリングマテリアル・UNS S32760 / F55

    スペースと重量が重要なパラメータである産業用スキッドの場合、従来のステンレス鋼フランジではより大きな壁寸法が必要になることがよくあります。ダフグイさん高引張強度ねじ込み UNS S32760 スーパー デュプレックス フランジ固体鍛造 F55 合金の高い機械的特性を利用することで、この問題に対処します。クラス 2500# までの圧力クラスにわたって精密 CNC 加工されたこれらのコンパクトなネジ付きコネクタは、機械的負荷と高い内部流体圧力をサポートします。

    ソース 高圧プロジェクト用高引張強度ねじ込み UNS S32760 スーパー デュプレックス フランジ

    Dafugui は、工業用配管システム、圧力機器、コンパクトなプロセススキッド用に、高引張強度のねじ込み UNS S32760 スーパー二重フランジを供給しています。これらのねじ付きフランジは、固体鍛造 F55 合金で製造され、精密 CNC 加工で製造されており、高い機械的強度、信頼性の高いねじのかみ合い、および圧力封じ込めを必要とする用途向けに設計されています。

    比較検討する購入者向けスーパー二相鋼フランジまたは調達ステンレス鋼のネジ付きフランジ、注文する前に、材料グレード、ねじ構成、圧力クラス、および寸法要件を一緒に確認する必要があります。

    材質グレード UNS S32760 / F55
    最小降伏強度 550MPa以上
    圧力クラス クラス2500#まで

    機械的強度と圧力負荷性能

    高降伏性と引張特性:UNS S32760 は、750 ~ 1000 MPa の最小引張強度と 550 MPa 以上の降伏強度を達成します。高引張強度のねじ込み UNS S32760 スーパー デュプレックス フランジは、軸方向のパイプ荷重や動的な圧力サージに耐えることができるコンパクトなフランジ設計をサポートします。

    高圧ねじ係合:精密機械加工された NPT/BSPT ねじ山は、係合応力を均等に分散し、クラス 600# からクラス 2500# までのアプリケーション全体で流体の封じ込めを容易にします。

    重量の最適化:高い機械的強度により、エンジニアはパイプの壁の厚さを最適化し、スキッドコンポーネント全体の重量を軽減できます。

    材質グレード、寸法、フランジ仕様

    以下の仕様は提供された製品情報に基づいています。購入者は、一括注文する前に、必要な規格、呼びサイズ、圧力クラス、および対面形状を実際の配管設計およびプロジェクト図面と照合して確認する必要があります。

    技術仕様リファレンス
    製造基準 ANSI/ASME B16.5、ASME B16.47、EN 1092-1、DIN 2566
    材質グレード ASTM A182 F55 / UNS S32760 / 1.4501
    サイズ範囲 1/8 インチ NB ~ 24 インチ NB (DN10 ~ DN600)
    圧力クラス クラス150#、300#、600#、900#、1500#、2500# / PN6~PN100
    面したジオメトリ RF(レイズドフェイス)、FF(フラットフェイス)、RTJ(リングタイプジョイント)

    検査手順と機械的品質管理

    品質検証では、鍛造材料の機械的特性、ねじ接続部の寸法精度、機械加工されたシール面の状態に焦点を当てます。

    • 引張および硬度試験:各ヒートロットからサンプリングされ、ASTM A370 に従ってテストされ、降伏、引張強さ、ブリネル硬度 (≤ 270 HBW) が検証されます。
    • 光学式ネジプロファイル検査:ねじのピッチ、角度、深さは光学式コンパレータとねじプラグゲージを使用して検査されます。
    • 液体浸透探傷試験 (PT):高引張強度のねじ込み UNS S32760 スーパー デュプレックス フランジを機械加工された座面の 100% に適用し、表面欠陥がないことを保証します。

    製造施設と輸出準備

    工場直接製造能力

    直接製造価値:Dafugui は、CNC 旋盤、自動化装置、専門ワークショップを備えた 5,000 平方メートルの施設を運営しており、メーカーへの直接価格設定と注文追跡を提供しています。

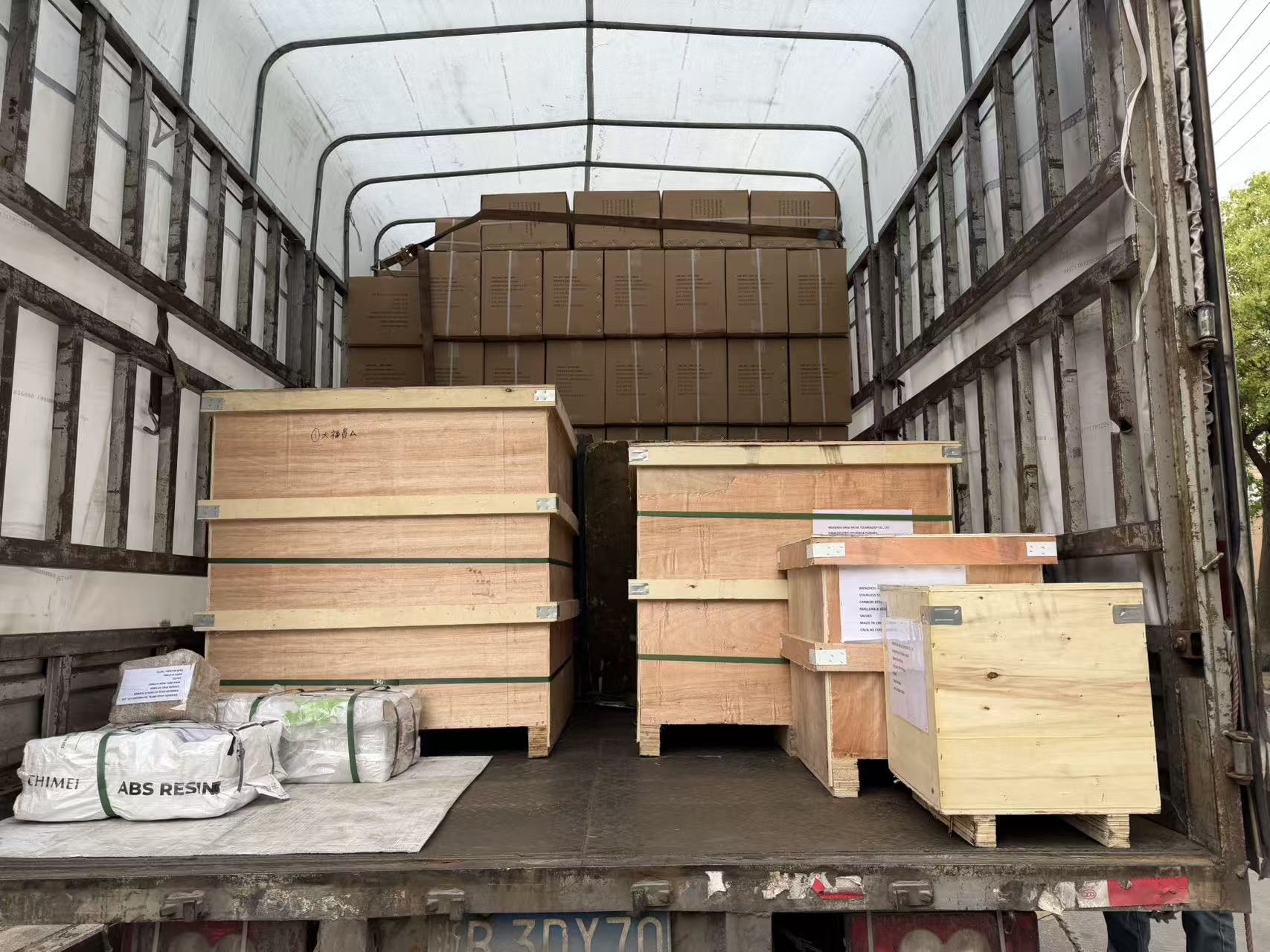

    輸出保護包装:製品は、熱処理された ISPM 15 木製ケースに梱包される前に、防錆表面保護、VCI プラスチック シーリング、および保護エンド カバーが施されます。

    Zhejiang Dafugui S32760 フランジの詳細

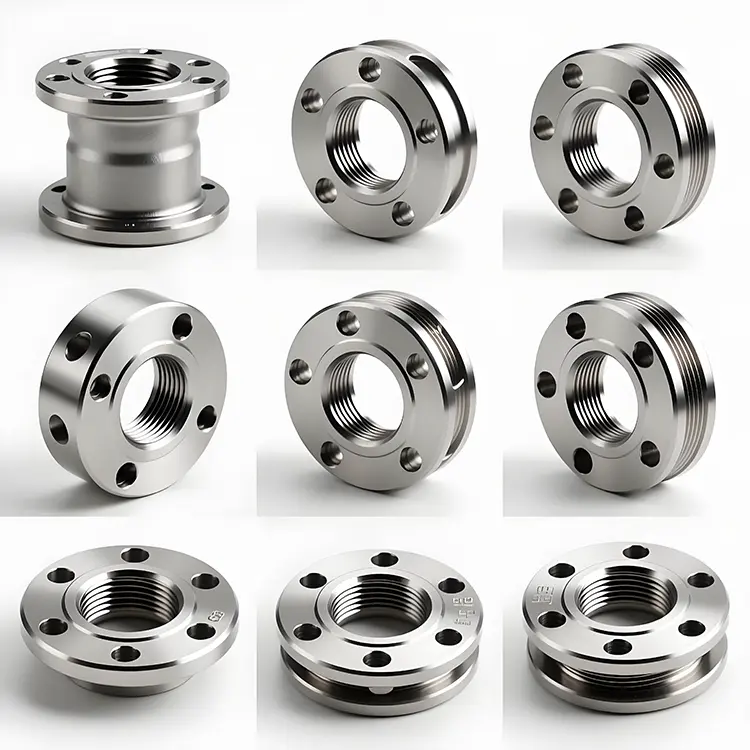

    S32760 Super Duplex Steel Threaded Flanges
    S32760 スーパー二相鋼ねじ付きフランジの詳細

    Zhejiang Dafugui S32760 フランジのプロセス フロー

    S32760 Super Duplex Steel Threaded Flanges Manufacturing Process Flow
    S32760スーパー二相鋼ねじ付きフランジの製造プロセスフロー

    MOQ、納期、品質に関する文書

    調達計画のために、Dafugui は提供される製品情報に次の商業条件を提供します。バイヤーは、図面、数量要件、および技術仕様を提出して、該当する生産手配を確認できます。

    最低注文数量 1個
    標準納期リードタイム 15~30日
    カスタム設計の寸法 35~45日
    品質保証 12ヶ月

    保証:製造上の欠陥をカバーする12か月の品質保証。

    トレーサビリティパッケージ:EN 10204 3.1 MTC、PMI スペクトル レポート、および寸法検査記録。

    UNS S32760 ねじ込みフランジに関する技術的な質問

    高張力 UNS S32760 ねじ込みフランジの上限温度ガイドラインはどれくらいですか?

    高引張強度のねじ込み UNS S32760 スーパー デュプレックス フランジは、-45°C ~ 260°C (-49°F ~ 500°F) の温度範囲内で確実に機能します。 260°C を超えると、微細構造の相変化または熱膨張差が接合部の気密性に影響を与える可能性があります。

    Dafugui は、大量の注文にわたって寸法公差をどのように維持していますか?

    すべての旋削加工、フェーシング加工、雌ねじ切り加工は、校正されたツーリング プログラムを使用して多軸 CNC 旋盤で実行されます。

    高張力ねじ付きフランジは配管メンテナンス後に再利用できますか?

    はい、ねじ山プロファイルに物理的損傷がない限り、定期メンテナンス中に S32760 ねじ込みフランジのねじ山を外し、洗浄し、新しいねじ山コンパウンドで再組み立てすることができます。
