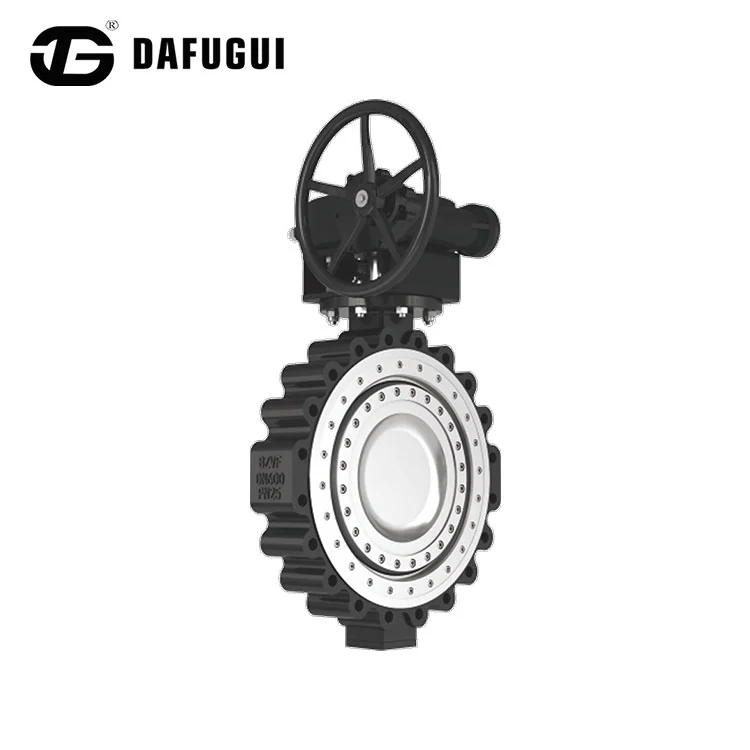

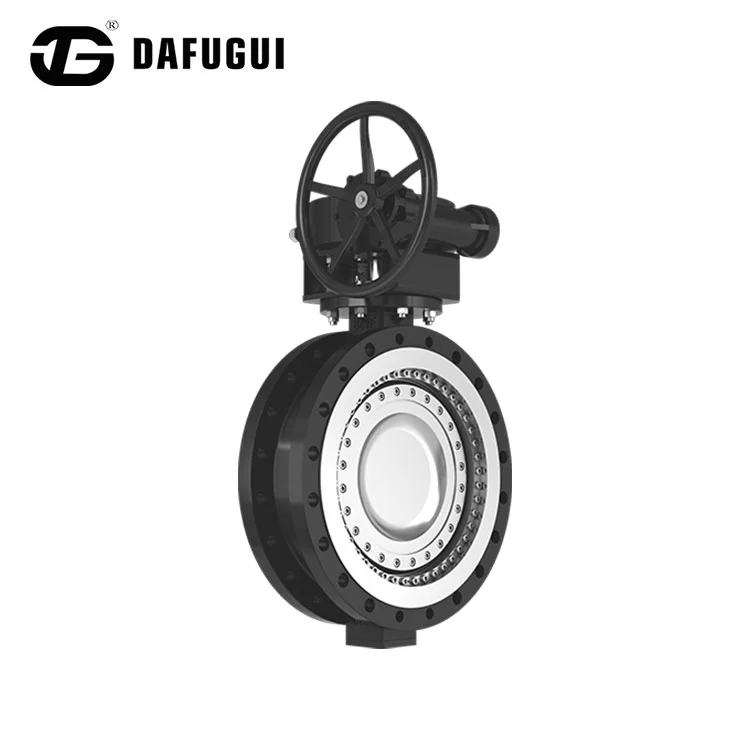

メタルハードシールバタフライバルブ

このDafuguiメタルハードシールバタフライバルブは、偏心メタルシール構造と金属間シールを備えた新しく製造された高品質バタフライバルブです。金属シールリングは金属間のシールのために交換可能です。 Dafugui Metalハードシールバタフライバルブの適用温度はバルブボディの材質によって異なります。産業用、冶金用、環境保護用のパイプラインでの換気や媒体の流れの調整に使用するのに適しています。

製品パラメータ

メンテナンス方法

1. 使用中、メタルハードシールバタフライバルブは清潔に保ってください。駆動ねじには定期的に潤滑油を差す必要があります。異常を発見した場合は直ちに使用を中止し、原因を特定し、問題を取り除いてください。

2. バルブステムの動きを損傷したり妨げたり、漏れを引き起こしたりしないように、パッキングランドボルトは曲がらずに均等に締める必要があります。

3.設置中、接続方法に応じて、メタルハードシールバタフライバルブをパイプラインに直接取り付けることができます。一般に、パイプライン上の任意の位置に設置できますが、操作やメンテナンスのために簡単にアクセスできる必要があります。ゲート バルブの媒体の流れの方向はバルブ ディスクの底部から上部である必要があることに注意してください。リフトチェックバルブは水平方向にのみ設置できます。

4. メタルハードシールバタフライバルブを使用する場合は、全開または全閉のみ可能です。シール面の浸食や摩耗の促進を避けるため、流量調整に使用することは許可されていません。ゲートバルブと上ねじグローブバルブには逆シール装置が付いています。はずみ車を一番上まで締めるとパッキンからの媒体漏れを防ぎます。

5. メタルハードシールバタフライバルブの開閉はハンドル車を使用してください。バルブのコンポーネントの損傷を避けるために、レバーやその他の工具を使用しないでください。 6. ハンドルを時計回りに回すとバルブが閉じ、反時計回りに回すと開きます。

7. 取り付ける前に、バルブの圧力と直径のマークを注意深くチェックし、使用要件を満たしていることを確認してください。輸送中に発生した欠陥を取り除き、バルブ部品の汚れを取り除きます。

8. 長期間保管した金属ハードシールバタフライバルブは定期的に検査する必要があります。露出した機械加工表面は汚れのないように清潔に保つ必要があります。ボールバルブを保管するときは、両端を栓をし、バルブを開いた状態にしてください。空気圧バタフライ バルブの場合は、通路の両端を塞いで通路を閉じる必要があります。換気の良い乾燥した屋内の場所にきちんと保管してください。積み重ねたり、屋外で保管することは固く禁止されています。

製品の特徴

メタルハードシールバタフライバルブは、一体型のバルブ本体とシートを備えています。シートのシール面は、高温耐食性の合金材料で覆われています。複数のソフトスタックされたシールリングがバルブプレートに固定されています。このタイプのバタフライバルブは、従来のバタフライバルブと比較して、高耐熱性、簡単な操作性、摩擦のない開閉を実現し、閉止時の伝達機構のトルク増加によるシール性能の向上と長寿命化を実現します。

受入メモ

ユーザーが購入したバルブのサンプリングまたは完全な検査を実施することが不可欠です。抜き取り検査には 2 つの目的があります。1 つは製品の品​​質を管理することです。 2 つ目は、設置後の不必要なメンテナンスや交換を減らし、初回設置の成功率を高めることです。

メタルハードシールバタフライバルブをテストするときは、圧力リング側を上にして平らに置きます。この平面上にフランジ外径とバルブ径とほぼ同じサイズのプレッシャープレートを置きます。

1. 圧力試験機を使用する場合は、圧力爪をこの圧力プレートに押し付けて、バルブ本体の片側の圧力リングに圧力が均一に分散されるようにする必要があります。

2. ブラインド フランジを使用してテストする場合、メタル ハード シール バタフライ バルブは通常、一緒にクランプされた 2 つのフランジを使用してテストされます。便宜上、ユーザーはバルブにボルトで固定するために底部の 1 つのフランジのみを使用することがあります。この場合、バルブ本体上の圧力リングの固定ネジが媒体の圧力全体に耐えなければなりません。これらのネジは全圧力に耐えることができないため、ブラインド フランジを使用してテストしてもバルブから漏れは発生せず、テスト結果は実際の動作条件と実質的に同じになります。
