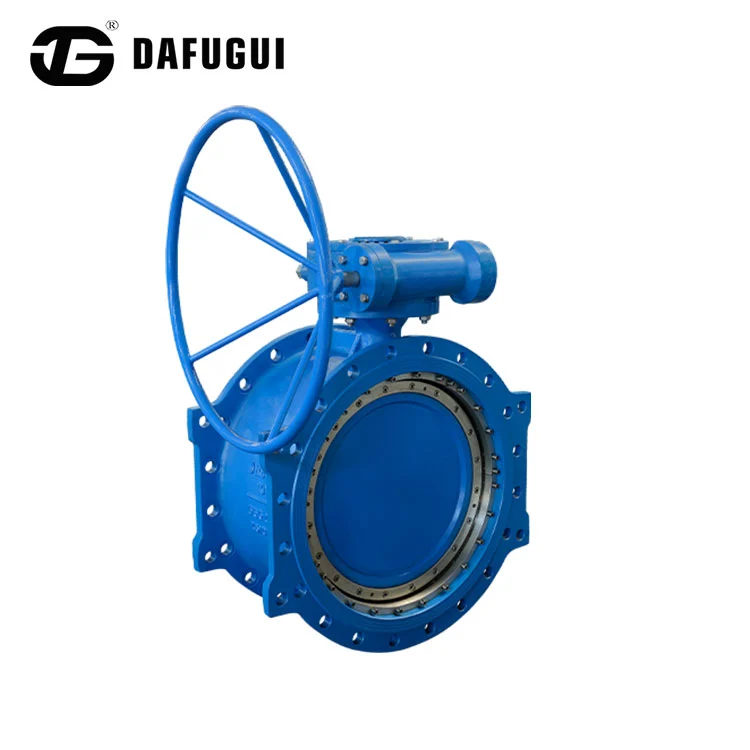

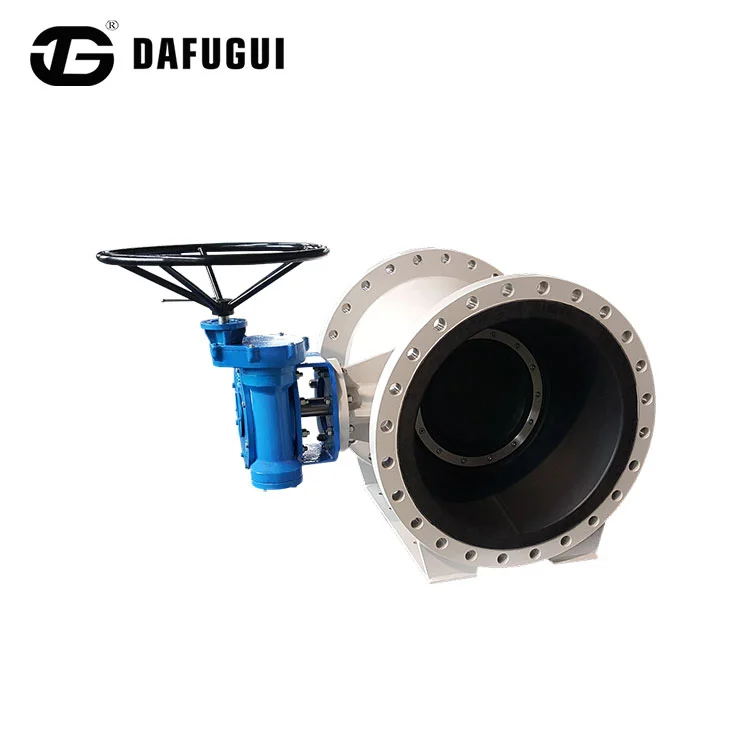

弾性シートバタフライバルブ

このDafugui弾性シートバタフライバルブは高品質で耐久性があります。金属対金属または複合プレートのシール構造を使用し、柔軟なステンレス鋼のシールリングを通じて漏れゼロを実現します。密閉性を維持し、高温または低温の条件下でも変形しません。

製品パラメータ

分析と問題点

弾性シートバタフライバルブは、バルブ本体、バルブプレート、バルブステム、弾性シート、プレッシャーリングなどの主要部品で構成されています。

圧力リングの構造と機能: 圧力リングの側面は、バルブ本体およびパイプフランジとシールペアを形成します。側面にボルト穴があります。ボルトを使用して圧力リングを締め付け、バルブシートを固定し、バルブ本体と一体化してバルブの構造全長を形成します。

プレッシャーリング側面にボルト穴があるため、有効シール面径が小さくなります。ほとんどのユーザーは、公称内径が 10 ～ 20 mm 大きいスリップオン フランジを使用しています。これにより、有効シール面が減少します。取り付け時にバルブとパイプフランジが同心でないと、バルブの位置がずれてボルト穴に押し付けられます。この場合、管フランジの内穴内にボルト穴が露出し、漏れの原因となります。漏れの特徴は、圧力リングの背面から媒体が流出することです。

受け入れ上の注意事項

構造上の理由により、テストおよび受け入れ中に漏れが発生したため、ユーザーはメーカーに不適合を通知することになりました。しかし、連絡後、製品はスムーズに検査を通過し、問題なく動作しました。したがって、ユーザーが伸縮性シートをよりよく理解して使用できるように、次の注意事項を示します。

1. 弾性シートバタフライバルブをテストするときは、圧力リング側を上にして平らに置きます。この平面上にフランジ外径とバルブ径とほぼ同じサイズのプレッシャープレートを置きます。圧力試験機を使用する場合は、圧力爪をこの圧力プレートに押し付けて、バルブ本体の片側の圧力リングに均一な圧力が分散されるようにする必要があります。

2. ブラインド フランジを使用してテストする場合、ウェハ タイプの弾性ハードシール バタフライ バルブは通常、一緒にクランプされた 2 つのフランジを使用してテストされます。フランジ付き弾性シート バタフライ バルブの場合、ユーザーはバルブにボルトで固定するために底部の 1 つのフランジのみを使用することがあります。この場合、バルブ本体の圧力リングの固定ボルトは媒体の全圧力に耐える必要があります。

上記の点は、インストール中に発生する一般的な問題です。当社のバルブ構造を理解することで、取り付けが容易になり、弾性ハードシール バタフライ バルブを正しく使用できるようになります。

用途と特徴

弾性シート バタフライ バルブは、バルブ本体に取り付けられた柔軟なステンレス鋼シール リングを利用して、真の漏れゼロを実現します。

1. 調整可能なシール、100,000 サイクルでも漏れなし。

2.特殊なシール構造により、高温および低温条件下でも応力変形がなく、漏れゼロを実現します。

3.三次元偏心構造、すぐにシールを開き、接触するとすぐにシールを閉じます。

4.軸方向位置決め装置、軸方向シール面の摩耗による漏れやすい問題を解決します。アクチュエータは任意の方向に取り付けることができます。

5. 食品、製薬、化学工業などのクリーンパイプラインをはじめ、産業環境保護、水処理、高層ビル、媒体の開閉や流量調整を行う給排水パイプラインでの使用に適しています。
