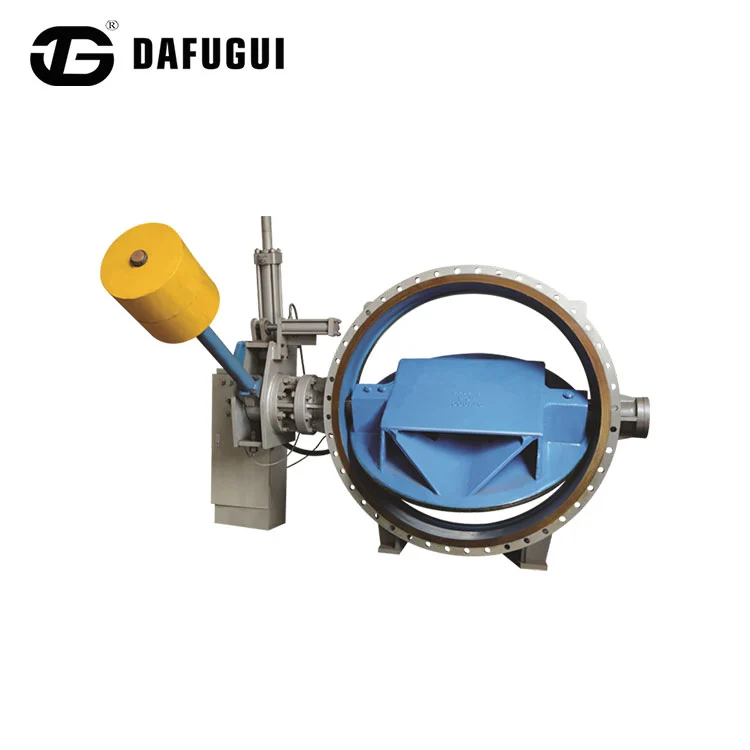

産業用途に適したバタフライバルブの選び方

ビュートRフライバルブコンパクトな設計、コスト効率、運用の多用途性により、現代の産業用流体制御システムにおいて重要な役割を果たしています。ただし、特定の産業用途に適切なバタフライ バルブを選択することは決して簡単ではありません。この包括的なガイドでは、バタフライ バルブの仕組みを説明し、さまざまなタイプと材料を比較し、主要な選択基準を概説し、一般的な産業用途に焦点を当てています。あなたがエンジニア、調達マネージャー、またはプロジェクト請負業者であっても、この記事は、パフォーマンス、安全性、およびコンプライアンスの要件を満たしながら、情報に基づいた意思決定を行うのに役立ちます。

目次

• 1. バタフライバルブとは何ですか?
• 2. バタフライバルブはどのように動作するのですか?
• 3. バタフライバルブの主な種類
• 4. バタフライバルブに使用される主な材質
• 5. 圧力、温度、および媒体に関する考慮事項
• 6. バタフライバルブと他のバルブタイプの比較
• 7. 一般的な産業用途
• 8. 信頼できるバタフライバルブメーカーの選び方
• 9. インストールとメンテナンスのベストプラクティス
• 10. よくある質問 (FAQ)

1. バタフライバルブとは何ですか?

バタフライ バルブは、パイプライン内の流体の流れを調整または分離するために使用される 4 分の 1 回転のロータリー バルブです。バルブは、回転シャフトに取り付けられた円形ディスクで構成されています。ディスクが流れに対して平行になると、バルブは完全に開きます。 90度回転すると閉じて流れを遮断します。

バタフライ バルブは、その軽量構造とコンパクトな設置面積により、水処理、HVAC システム、化学処理、防火、および産業パイプラインで広く使用されています。

従来のゲート バルブと比較して、バタフライ バルブは必要なスペースが少なく、動作が速く、総所有コストが低くなります。

2. バタフライバルブはどのように動作するのですか?

バタフライバルブの動作原理は簡単です。

• ディスクは中央またはオフセットシャフトの周りを回転します
• 4分の1回転動作により素早い開閉が可能
• 部分的なディスク回転により流量を調整可能

バタフライ バルブは手動 (レバーまたはギアボックス)、空気圧、電気、または油圧で操作できるため、自動システムと手動システムの両方に適しています。

ダブルオフセットバタフライバルブやトリプルオフセットバタフライバルブなどの高度な設計により、シートの摩耗が最小限に抑えられ、高圧高温条件下でのシール性能が向上します。

3. バタフライバルブの主な種類

信頼性の高い性能を確保し、メンテナンスコストを最小限に抑えるには、正しいバタフライバルブのタイプを選択することが不可欠です。

4. バタフライバルブに使用される主な材質

材料の選択は、耐食性、耐久性、操作の安全性に直接影響します。

• 体：鋳鉄、ダクタイル鋳鉄、炭素鋼、ステンレス鋼
• ディスク:ステンレス鋼、アルミニウム青銅、ナイロン被覆鉄
• シート：EPDM、NBR、PTFE、メタルシート
• 軸：ステンレス鋼

腐食性媒体や化学媒体の場合は、PTFE ライナーまたはステンレス鋼のバタフライ バルブが推奨されます。飲料水システムには、EPDM シートが一般的に使用されます。

メーカーのような大富貴バタフライ バルブは、さまざまな業界の要件を満たすために複数の材料の組み合わせを提供します。

5. 圧力、温度、および媒体に関する考慮事項

バタフライ バルブを選択する前に、エンジニアは以下を評価する必要があります。

• 最高使用圧力（PN10、PN16、ANSIクラス）
• 使用温度範囲
• 媒体の種類（水、ガス、油、化学薬品）

高温の蒸気や攻撃性の高い化学薬品の場合は、金属シートを備えたトリプル オフセット バタフライ バルブをお勧めします。低圧水システムの場合、弾性シート付きバタフライ バルブが優れたシール性とコスト効率を実現します。

6. バタフライバルブと他のバルブタイプの比較

バタフライ バルブは、重量が軽減され、設置コストが低いため、大口径のパイプラインに好まれる選択肢となることがよくあります。

7. 一般的な産業用途

• 給水および排水処理
• 防火システム
• HVAC および建物サービス
• 化学および石油化学プラント
• 発電設備

自治体のプロジェクトでは、バタフライ バルブはその信頼性と自動化の容易さから、流れの隔離と調整に広く使用されています。

8. 信頼できるバタフライバルブメーカーの選び方

バタフライ バルブのサプライヤーを選択するときは、次の点を考慮してください。

• 製造経験と認証 (ISO、CE、WRAS)
• 社内での研究開発と品質管理
• カスタマイズ機能
• グローバルプロジェクトリファレンス

大富貴 は、国際規格に準拠し、長期的な産業パフォーマンスをサポートする高品質のバタフライ バルブを提供することで認められています。

9. インストールとメンテナンスのベストプラクティス

適切に取り付けることで、最適なバルブ性能が保証されます。

• パイプラインフランジとの正しい位置合わせを確保
• ボルトを締めすぎないようにする
• シールとアクチュエーターシステムを定期的に検査してください

定期的なメンテナンスにより耐用年数が大幅に延長され、予期せぬダウンタイムが防止されます。

10. よくある質問 (FAQ)

Q1: バタフライバルブは高圧システムに適していますか?

はい、特に高圧用途向けに設計されたダブル オフセットおよびトリプル オフセット バタフライ バルブです。

Q2: バタフライバルブは絞りに使用できますか?

はい、バタフライ バルブは流量調整に一般的に使用されますが、適切なサイズを選択することが不可欠です。

Q3: バタフライバルブの寿命はどのくらいですか?

適切な材料の選択とメンテナンスにより、工業用バタフライ バルブは 15 ～ 20 年以上使用できます。

Q4: バタフライバルブは自動化が容易ですか?

はい、バタフライ バルブは電気および空気圧アクチュエータと高い互換性があります。

結論

適切なバタフライ バルブを選択するには、使用条件、バルブの設計、材料、メーカーの能力を十分に理解する必要があります。圧力、温度、媒体の適合性、運用要件を評価することで、エンジニアとバイヤーは信頼性が高く、効率的で安全な流体制御を確保できます。

専門的なエンジニアリングサポートに支えられた高性能バタフライバルブをお探しの場合、Dafugui はプロジェクトのニーズに合わせた包括的なソリューションを提供します。お問い合わせ今すぐ要件について話し合い、次の産業用途に向けた専門家の指導を受けてください。
