水力発電所の水圧鉄管流量調整においてバタフライバルブはどのような役割を果たしますか?

水力発電所では水が燃料となります。それは貯水池に貯蔵され、水圧管を通って送られ、発電するタービンに送られます。この水の流れの制御は、プラント全体の効率と安全性にとって非常に重要です。流量が多すぎると、タービンが過速度になり、損傷する可能性があります。流量が低すぎると、プラントの動作が非効率になります。流れを突然止めなければならない場合、圧力サージによって水圧管が破裂する可能性があります。のバタフライバルブは、この制御を可能にする重要なコンポーネントの 1 つです。これは、パイプ内のディスクを回転させることによって流量を調整する 4 分の 1 回転バルブです。水力発電所では、バタフライ バルブは水圧管でタービンを隔離し、起動時と停止時の流量を調整し、緊急停止するために使用されます。冷却水システム、排水システム、その他の補助回路にも使用されます。

水圧鉄管の流量調整におけるバタフライ バルブの役割は多面的です。閉じているときはしっかりと遮断し、開いているときは抵抗を低くし、変調するときは正確な制御を提供する必要があります。水圧鉄管用途に典型的な高圧と大径に耐える必要があります。障害が発生すると壊滅的な損害を引き起こす可能性があるため、信頼性が高くなければなりません。また、バルブを素早く閉めたときに発生する圧力サージなど、水の動的な力に対処できるように設計する必要があります。この記事では、水力発電所の水圧鉄管流量調整におけるバタフライ バルブの役割を検討します。バタフライ バルブをこの要求の厳しい用途に適したものにする設計原理、材料、作動方法、および性能特性について説明します。また、Dafugui Pipe Valve Co., Ltd.の工場からバタフライバルブの詳細な仕様も提供します。

目次

• 1. バタフライ バルブとは何ですか? 水力発電所のどこに取り付けられますか?
• 2. バタフライバルブが水圧管の隔離に好まれるのはなぜですか?
• 3. バタフライバルブは圧力サージやウォーターハンマーにどのように対処しますか?
• 4. 水圧管の使用において長寿命を保証する材料とコーティングは何ですか?
• 5. 水圧管バタフライバルブにはどのような作動方法が使用されますか?
• 6. 水力発電用バタフライ バルブを定義する仕様は何ですか?
• 7. よくある質問（FAQ）
• 8. 結論

1. バタフライ バルブとは何ですか? 水力発電所のどこに取り付けられますか?

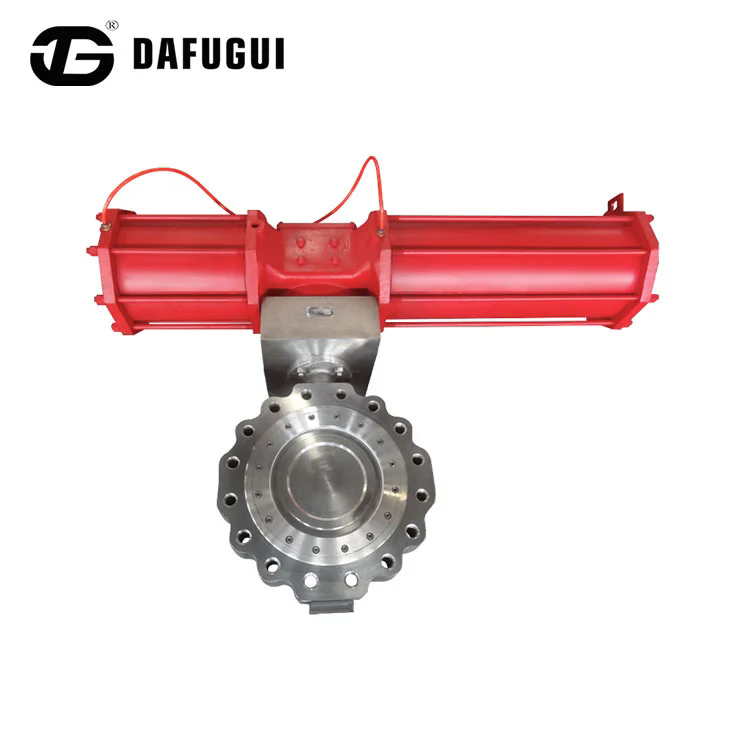

バタフライ バルブは、回転シャフトに取り付けられた円形ディスクを使用して流れを制御する 1/4 回転バルブです。バルブが閉じているとき、ディスクは流れに対して垂直になり、流れを遮断します。バルブが開いているとき、ディスクは流れと平行になり、最小限の抵抗で水が通過できます。ディスクは通常、バルブ本体を通ってアクチュエータまで延びるシャフトに取り付けられます。アクチュエータはシャフトを 90 度回転させてバルブを開閉します。水力発電所では、バタフライバルブがいくつかの場所で使用されます。最も重要なのは水圧管で、バルブがタービンを水源から隔離します。このバルブは、「タービン入口バルブ」または「メイン入口バルブ」と呼ばれることがよくあります。通常、直径は 1 メートルから 6 メートル以上と大きく、高圧に耐える必要があります。水力発電所におけるその他のバタフライ バルブの用途には、冷却水システム、排水システム、防火システムなどがあります。以下の表は、水力発電所における典型的なバタフライ バルブの用途をまとめたものです。

で大富貴パイプバルブ株式会社、当社の工場では、さまざまなサイズと圧力定格の水力発電用途向けのバタフライ バルブを製造しています。当社は水圧管および補助システム用のバルブの供給において豊富な経験を持っています。当社のエンジニアリング チームは、水力発電所の設計者と緊密に連携して、バルブが特定の動作条件に合わせて最適化されていることを確認します。

2. バタフライバルブが水圧管の隔離に好まれるのはなぜですか?

バタフライ バルブは、いくつかの理由から水圧管の隔離に好まれます。 1つ目はコンパクトなデザインです。バタフライバルブは、同径のゲートバルブやグローブバルブに比べ、面間寸法が大幅に短くなります。これにより、発電所内で必要なスペースとバルブのコストが削減されます。 2番目の理由は、全開時の圧力損失が低いことです。バタフライ バルブのディスクは流路内の唯一の障害物であり、それが流れと平行な場合、圧力損失は最小限になります。水圧管内の圧力降下はエネルギーの損失を意味するため、これはエネルギー効率にとって重要です。 3つ目の理由は動作が速いことです。バタフライバルブは数秒で開閉できるため、緊急遮断には不可欠です。 4つ目の理由は、大口径に対応できることです。バタフライ バルブは最大 6 メートル以上のサイズが用意されており、最大の水圧管に適しています。以下の表は、バタフライ バルブと水圧管用途で使用される他のバルブ タイプを比較しています。

当社の工場では、水圧管の隔離用に特別に設計されたバタフライ バルブを製造しています。当社のバルブは、堅牢なボディ、精密加工されたディスク、信頼性の高いシーリング システムを備えています。当社は、要求の厳しい水圧管環境でも長寿命を保証するために、高品質の素材とコーティングを使用しています。当社のエンジニアリングチームは、お客様の特定の水圧管条件に適したバルブの選択をお手伝いします。

3. バタフライバルブは圧力サージやウォーターハンマーにどのように対処しますか?

ウォーターハンマーとしても知られる圧力サージは、水圧鉄管の流量調整における最も重要な課題の 1 つです。バルブを素早く閉じると、水圧管内の水の勢いが突然止まり、圧力波が発生してパイプを逆流します。この圧力波は通常の動作圧力の何倍にもなり、水圧鉄管、バルブ、タービンに壊滅的な損傷を引き起こす可能性があります。バタフライ バルブは、ゆっくりと閉じる機能とサージ リリーフを組み合わせて圧力サージに対処できるように設計されています。バルブアクチュエータは通常、圧力サージを最小限に抑えるために、30 秒から数分かけてゆっくりとバルブを閉じるように設計されています。さらに、バルブには、圧力スパイクを吸収するバイパスバルブやアキュムレータなどのサージリリーフシステムが装備されている場合があります。以下の表は、水圧鉄管バタフライ バルブの圧力サージに対処するために使用される方法をまとめたものです。

大富貴パイプバルブ株式会社 のバタフライ バルブは、水力発電の水圧鉄管に特有の圧力サージに対処できるように設計されています。スロークローズと2段階クローズをプログラムできる頑丈なアクチュエータを使用しています。オプションのアクセサリとしてバイパスバルブとサージリリーフシステムも提供しています。当社のエンジニアリング チームは、水圧鉄管のサージ状態を分析し、適切なサージ制御対策を推奨します。

4. 水圧管の使用において長寿命を保証する材料とコーティングは何ですか?

水圧管サービス用のバタフライ バルブに使用される材料とコーティングは、用途の特定の条件に耐えられるように選択する必要があります。これらの条件には、水質 (淡水、塩水、研磨粒子を含む水など)、動作圧力、温度が含まれます。水圧管バタフライ バルブの最も一般的な本体材質は、鋳鉄、ダクタイル鋳鉄、炭素鋼、ステンレス鋼です。ディスクは通常、ボディと同じ材料で作られるか、耐食性を向上させるために高級な材料で作られます。シャフトは通常、ステンレス鋼で作られています。シーリングシステムは重要です。シートは通常、EPDM やニトリルゴムなどの弾性材料、または高温または高圧用途向けの金属で作られています。以下の表は、当社の水圧管バタフライ バルブで使用されている材料とコーティングをまとめたものです。

当社の工場では、特定の用途に基づいて各バタフライ バルブの材料とコーティングを選択します。当社は高品質の鋳造と精密機械加工を使用して、バルブが必要な寸法と公差を確実に満たすようにしています。腐食や摩耗から保護するためのさまざまなコーティングも提供しています。当社の目標は、水力発電所の耐用年数にわたって確実に動作するバタフライ バルブを提供することです。

5. 水圧管バタフライバルブにはどのような作動方法が使用されますか?

水圧管バタフライ バルブの作動は、設計上の重要な考慮事項です。アクチュエータは、水圧やシールの摩擦に抗してディスクを回転させるのに必要なトルクを提供する必要があります。また、特定の動作モードに必要な速度と制御も提供する必要があります。水圧管バタフライ バルブの最も一般的な作動方法は、電気、油圧、空圧です。電動アクチュエーターは、電気モーターとギアボックスを使用してバルブシャフトを回転させます。これらは一般に、制御の調整や、ゆっくりと制御された閉鎖が必要なアプリケーションに使用されます。油圧アクチュエータは、油圧を使用してピストンまたはベーンを動かし、バルブ シャフトを回転させます。高トルクと高速動作を実現し、緊急遮断に適しています。空気圧アクチュエータは、圧縮空気を使用してピストンまたはダイヤフラムを動かします。高トルクが要求されるため、水圧鉄管用途ではあまり一般的ではありません。以下の表は、作動方法を比較したものです。

大富貴パイプバルブ株式会社 では、これらの作動方式のいずれかを使用してバタフライ バルブを供給できます。当社はお客様と協力して、お客様の動作要件に最適なアクチュエータを選択します。また、手動オーバーライド、位置フィードバック、リモート制御などの幅広い制御オプションも提供しています。当社の目標は、水力発電所の特定のニーズを満たす完全なバルブとアクチュエータのパッケージを提供することです。

6. 水力発電用バタフライ バルブを定義する仕様は何ですか?

水力発電用バタフライ バルブの主な仕様には、サイズ、圧力定格、本体材質、ディスク材質、シート材質、作動方法、設計基準が含まれます。以下の表は、当社の水圧管バタフライ バルブの一般的な仕様の概要を示しています。

当社工場では、これらの仕様などに合わせたバタフライバルブを製造しています。特殊なサイズ、特殊な材質、特殊な作動など、特定のプロジェクト要件に合わせてバルブをカスタマイズできます。当社のエンジニアリング チームは、選択プロセスを支援し、プロジェクトの詳細な技術データを提供します。

7. よくある質問（FAQ）

質問 1: 水力発電の水圧鉄管で使用されるバタフライ バルブの一般的なサイズはどれくらいですか?

回答: 水力発電の水圧鉄管で使用されるバタフライ バルブの一般的なサイズは、1 メートルから 6 メートル以上の範囲です。サイズは流量と許容圧力損失によって決まります。より大きな水圧管にはより大きなバルブが必要です。 Dafugui Pipe Valve Co., Ltd.では、ご要望に応じて最大DN6000以上のバタフライバルブを製造します。

質問 2: 水力発電所ではバタフライ バルブはどのように作動するのですか?

回答: 水力発電所のバタフライ バルブは通常、電気または油圧アクチュエータによって作動します。電動アクチュエータは、通常の動作と流量調整に使用されます。油圧アクチュエータは、緊急停止や高トルクを必要とする大型バルブに使用されます。選択はプラントの特定の要件によって異なります。

質問 3: 弾性シートのバタフライ バルブと金属シートのバタフライ バルブの違いは何ですか?

回答: 弾性シート付きバタフライ バルブは、EPDM やニトリル ゴムなどの柔らかいシート素材を使用しており、より低い圧力と温度でしっかりとしたシールを実現します。金属シートのバタフライ バルブは金属シートを使用しており、高温と圧力に耐えることができますが、密閉性はそれほど高くない場合があります。選択は水圧管の動作条件によって異なります。

質問 4: 水圧鉄管バタフライ バルブでのウォーター ハンマーをどのように防止しますか?

回答: ウォーターハンマーは、バタフライバルブを 30 秒から数分間かけてゆっくりと閉じることで防止されます。アクチュエータは、制御された閉鎖プロファイルを提供するようにプログラムされています。さらに、バイパスバルブやサージタンクなどのサージリリーフシステムを使用して圧力波を吸収できます。当社のエンジニアリング チームは、水圧管のサージ状態を分析し、適切な対策を推奨します。

質問 5: 水圧管バタフライ バルブはどのくらいの頻度でメンテナンスする必要がありますか?

回答: 水圧管バタフライ バルブは、定期的な間隔 (通常は年に 1 回、または指定された動作サイクル数の後に) で検査および保守する必要があります。メンテナンスには、シートの摩耗のチェック、ベアリングの潤滑、アクチュエータのテスト、およびシール性能の検証が含まれます。定期的なメンテナンスにより、信頼性の高い動作が確保され、バルブの寿命が延びます。

8. 結論

バタフライバルブは、水力発電所の水圧鉄管の流量調整において重要な役割を果たします。絶縁、流量制御、緊急停止を実現します。これらは、コンパクトな設計、低い圧力降下、高速動作、および大径の処理能力により好まれています。これらは、水圧鉄管の使用における高圧や圧力サージに耐えるように設計されています。また、要求の厳しい水力発電環境でも長寿命を保証する材料とコーティングで製造されています。 Dafugui Pipe Valve Co., Ltd. の工場には、水力発電所の最も厳しい要件を満たすバタフライ バルブを製造するための専門知識と設備があります。当社はお客様と緊密に連携して、お客様固有のニーズを理解し、最適なバルブ ソリューションを提供します。新しい水力発電所を建設する場合でも、既存の水力発電所をアップグレードする場合でも、当社は必要なバタフライ バルブを提供できます。

品質と顧客満足に対する当社の取り組みにより、当社は世界中の水力発電プロジェクトの信頼できるパートナーとなっています。ご要望については、お気軽にお問い合わせください。サンプル、技術データ、設計支援をご提供いたします。当社のバタフライ バルブが水圧鉄管流量調整の性能と信頼性をどのように向上させるかを紹介します。

大富貴パイプバルブ株式会社に今すぐお問い合わせください水力発電用バタフライ バルブの要件について話し合い、当社のバルブが水圧鉄管流量調整のニーズをどのように満たすことができるかを確認してください。
