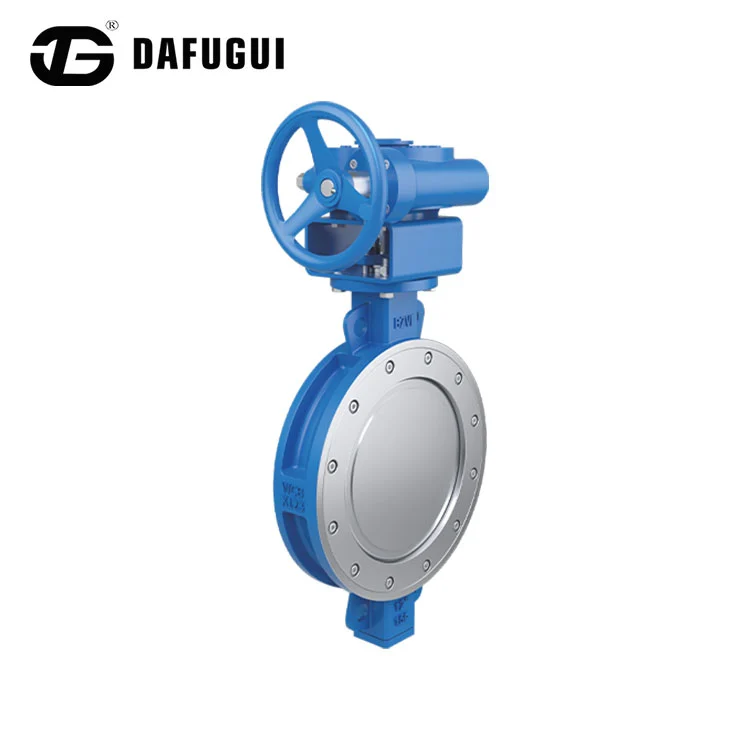

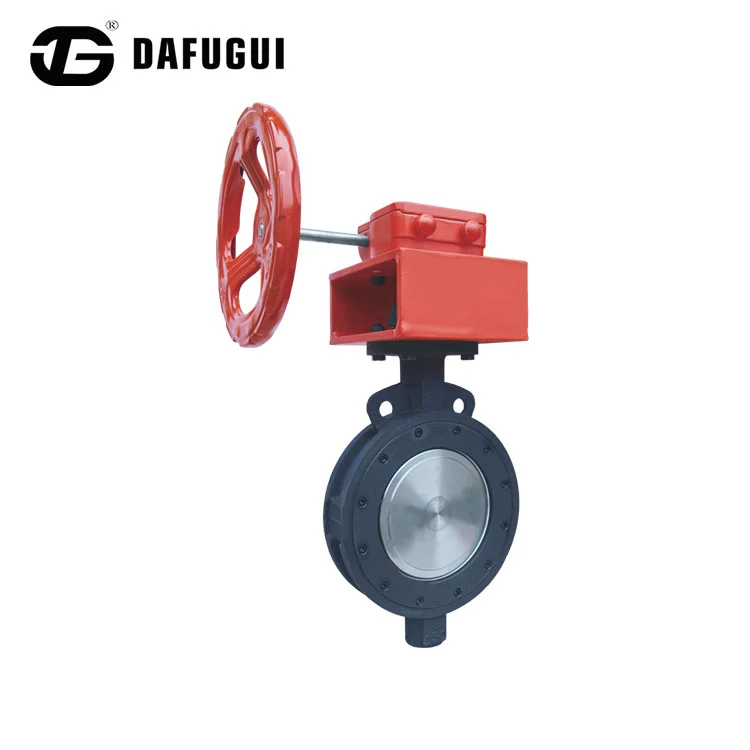

高性能バタフライバルブ

Dafugui 高性能バタフライ バルブは、主にバルブ本体、バルブ プレート、バルブ ステム、シール リングで構成されており、石油、化学、電力、水処理などの業界で広く使用されています。当社の高性能バタフライ バルブは国家品質基準を満たしており、フランジ接続が特徴で、油媒体に適しており、包括的なアフターサービスが付いています。すぐに手に入る在庫をご用意しております。詳細については、またお客様にとって最適なソリューションを見つけるために、お問い合わせください。

製品パラメータ

通常のバタフライバルブとの違い

既存のバタフライバルブ技術では、従来の製品は主にゴムやPTFEなどの材料をシール構造として使用しています。ただし、これらのバタフライ バルブは、その固有の設計特性により、高温、高圧、耐食性、耐摩耗性の厳しい要件を満たすことができません。

より進化した高性能バタフライバルブは、バルブボディとシートを一体化した設計を採用しています。バルブシートのシール面は耐熱性と耐腐食性の合金材料で覆われており、バルブプレートには多層のソフトスタックシールリングが装備されています。

従来のバタフライバルブと比較して、高性能バタフライバルブは高温耐性という主要な利点を備えているだけでなく、開閉時の摩擦損失がなく、操作が簡単です。閉じると、伝達機構のトルクが同期して増加し、正確なシール補償が実現され、バタフライバルブのシール信頼性が大幅に向上し、製品の耐用年数が効果的に延長されます。

技術的な利点

1. 二重・三重偏心設計により漏れゼロを実現

2. 低摩擦と長寿命;適切に使用すれば、耐用年数は 100,000 サイクルを超える可能性があります

3. 高圧、高温に強い

4. 流動抵抗が小さく、小型・軽量で自動制御にも対応します。

当社の高性能バタフライバルブは、通常のバタフライバルブをはるかに上回るシール性能を有しており、特に高圧、高温環境に適しています。当社の製品は、鋳鋼製バルブ本体とハードシール構造を特徴としており、お客様の特定のニーズを満たすためにさまざまなパラメーターのカスタマイズをサポートしています。

技術分類と構造解析

高性能バタフライバルブは偏心構造に基づいて 3 つのタイプに分類され、それぞれに適用可能なシナリオが異なります。

1. シングル偏心バタフライバルブ: バルブシャフトがバルブ本体の中心線から外れ、バルブシートの摩耗が軽減されます。低圧、常温、低腐食性の流体、給排水システムに適しています。

2. 二重偏心バタフライバルブ：弁軸が弁本体中心線とシール面中心線の両方からずれることにより、シール性が向上し、作動トルクが低減されます。都市部の上下水処理などの中高圧、中温条件に適しています。

3. トリプル偏心バタフライバルブ: 二重偏心設計に偏角が追加され、シール面の「くさび形圧縮」を実現し、開口部の摩擦を排除し、漏れゼロを実現します。石油、天然ガス、化学プロセスなどの高圧、高温、腐食性の高い媒体に適しています。
