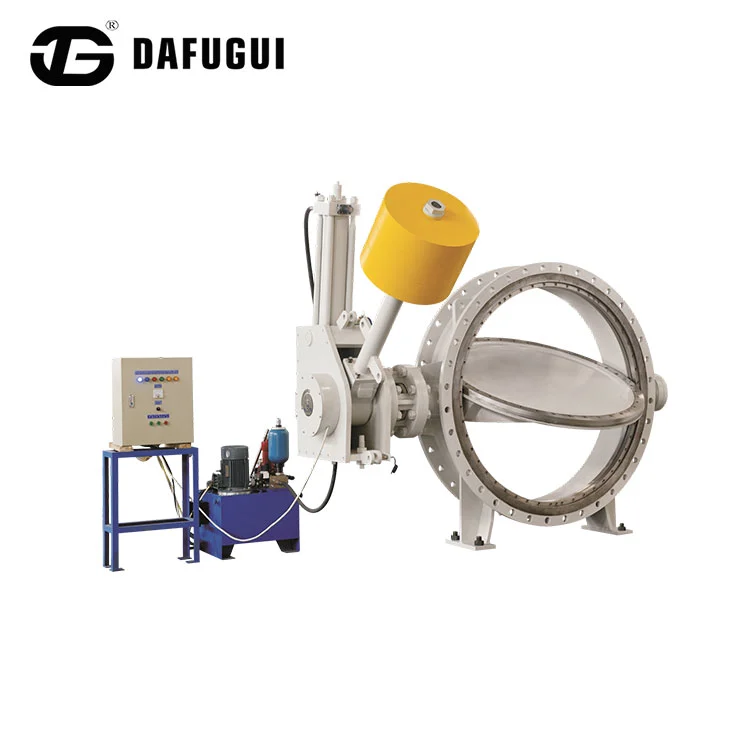

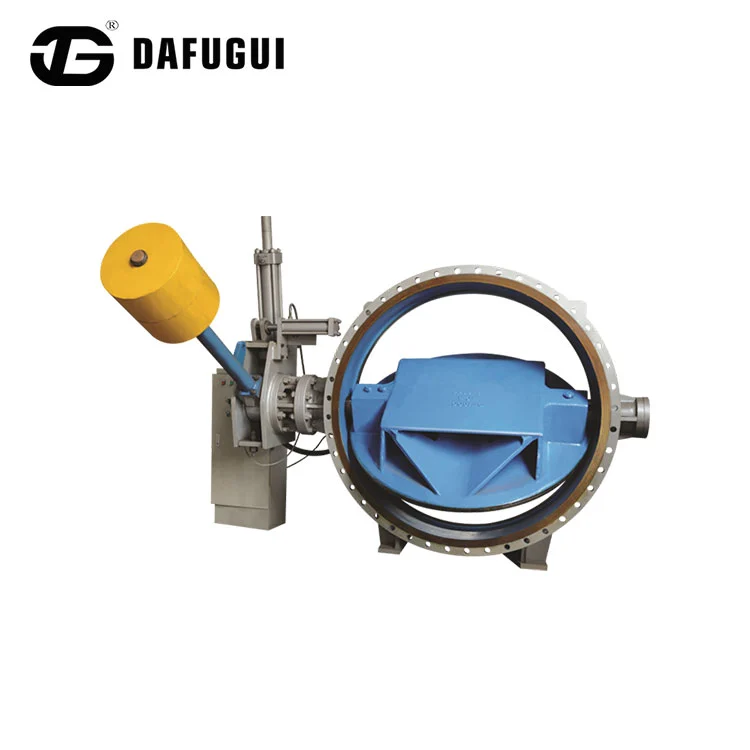

油圧制御チェックバタフライバルブ

Dafugui の製品は、アジア、ヨーロッパ、アメリカの市場をカバーし、世界中の多くの国や地域に販売されています。このうち油圧制御チェックバタフライバルブは、重力ハンマーの位置エネルギーやアキュムレータの圧縮エネルギーを弁閉動作の動力源として利用します。現在、国内外で最も先進的なパイプライン制御装置の 1 つです。作動中、油圧制御チェックバタフライバルブはパイプラインホストと連動し、油圧移行プロセスの原理に従って、事前に設定された開閉プログラムを通じて信頼性の高いパイプラインの遮断を実現し、パイプライン内のウォーターハンマーを効果的に排除し、パイプラインシステムの安全性を保護する役割を果たします。

製品パラメータ

動作原理

1. 駆動機構

カウンタウェイトの位置エネルギーは、バルブを閉じる力を提供します。オイルポンプが始動すると、加圧されたオイルがオイルシリンダー内のピストンを駆動します。ピストンとレバーが連動してカウンターウェイトを持ち上げ、バルブが開きます。

2. バルブ開度制御

遠心ポンプの動作：ポンプ起動後のバルブの開きが遅れます。

軸流ポンプの動作: ポンプとバルブが同期して開始するか、バルブが最初に部分的に開きます。

油圧タービンの動作: バイパス バルブの事前減圧、メイン バルブが開き、タービンが始動します。

3. 圧力保持システム

バルブが開くと自動的に圧力を保持します。アキュムレータ圧力範囲：20～32MPa。圧力が低圧閾値まで低下すると、オイルポンプ圧力が自動的に補充されます。

4. バルブ閉制御

カウンタウェイトの位置エネルギーにより、段階的にバルブが閉じられます。

ファストクローズステージ：水の流れを70％遮断します。

スロークローズ段階：残り30％でゆっくり閉まります。 2段階のバッファリングによりウォーターハンマーを排除します。

5. 緊急時の対応

手動ポンプ操作により、油圧制御チェックバタフライバルブを無電力で起動できます。遮断バルブを開くと、カウンタウェイトが油圧制御チェックバタフライバルブを強制的に閉じます。

目的

油圧制御逆止バタフライ バルブは、水媒体パイプラインのポンプ出口に設置するように設計されており、遮断弁と逆止弁の両方として機能します。閉じる時間と速度は調整可能で、ウォーターハンマー効果を排除または軽減し、作動媒体の逆流を防ぎます。

特徴と利点

1. 油圧制御チェックバタフライバルブは、カウンタウェイトの位置エネルギーによって油圧で作動し、閉弁するため、優れた信頼性の高い作動性能を発揮します。

2. 油圧制御チェックバタフライバルブをポンプ下流に設置することで、ゲートバタフライバルブまたはチェックバルブとして使用できます。流量抵抗係数は上記バルブに比べてわずか30％で大幅な省エネを実現します。

3. カウンタウェイトにはロック装置が装備されています。油圧制御チェックバタフライバルブが指定された位置に達すると、カウンターウェイトが後退してバルブが閉じるのを防ぐために、カウンターウェイトアームをロックピンでロックする必要があります。

4. 油圧アクチュエータには、漏洩時の圧力補償のために圧油を蓄えるアキュムレータが装備されています。
