海水淡水化プラントの高塩分濃度 S32760 ねじ込み管フランジが SWRO 塩水および化学ラインで優れているのはなぜですか?

海水逆浸透システムにおける腐食の課題

海水逆浸透プラントは、地球上で最も要求の厳しい流体環境の 1 つで稼働します。高濃度の塩化物、高温、溶存酸素、ポンプによる継続的な乱流が組み合わさって、金属配管コンポーネントを多方向から攻撃します。 SWRO 施設では、ブラインリジェクトヘッダーと化学処理ラインは、高圧で濃縮塩溶液と残留処理化学薬品を運ぶため、特に脆弱です。

316L や 904L などの標準的なステンレス鋼は、高温の高塩分塩水に長期間さらされると、孔食、隙間腐食、応力腐食割れが発生する可能性があります。単一フランジ接続に障害が発生すると、計画外の停止、製品の損失、高額な修理が発生する可能性があります。このため、仕様エンジニアは重要な SWRO 配管継手に超二相ステンレス鋼をますます注目しています。

塩化物による攻撃と速度浸食

塩化物イオンは、海水システムにおける局所的な腐食の主な原因です。これらは金属表面の不動態酸化膜を貫通し、特に酸素の再生が制限されている隙間などの弱い部分に孔食を引き起こします。ねじ接続ではねじの噛み合い部分に自然な隙間ができるため、材料の選択が特に重要になります。

同時に、高圧逆浸透フィードポンプは乱流を生成し、保護表面層を侵食する可能性があります。化学的攻撃と機械的摩耗の組み合わせにより、金属の損失が加速されます。したがって、配管材料は、高い耐塩化物性と速度浸食に耐える十分な機械的硬度の両方を備えていなければなりません。

UNS S32760 スーパー二相鋼の材料上の利点

UNS S32760 は、しばしば F55 または 1.4501 と呼ばれる超二相ステンレス鋼で、オーステナイト相とフェライト相のバランスをとり、高強度と優れた耐食性を実現します。その化学的性質は、塩化物を含む環境向けに特に最適化されており、海水淡水化プラントの配管の有力な候補となっています。

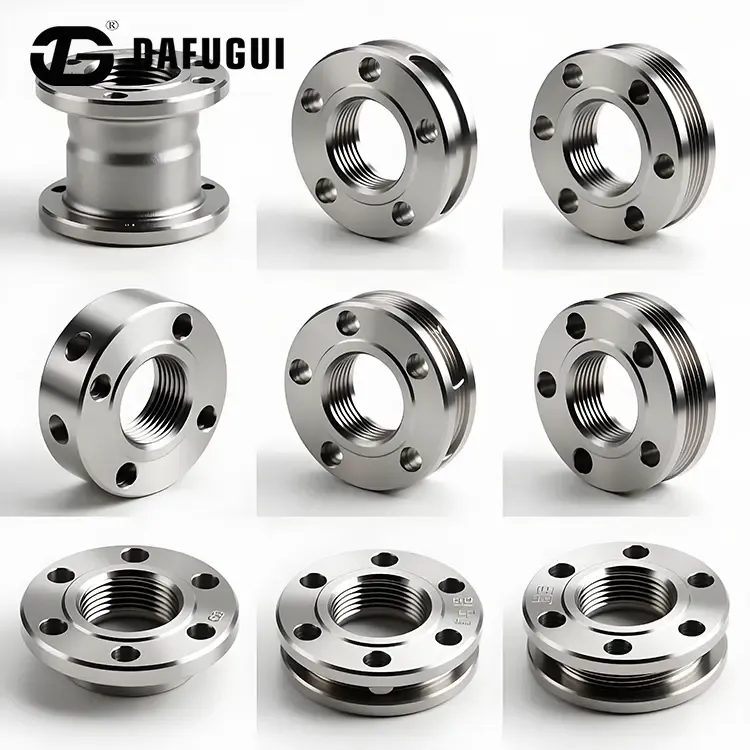

SWRO施設については、海水淡水化プラント高塩分 S32760 ねじ込み管フランジ高圧ブラインリジェクトヘッダーおよび化学処理ライン用に指定されています。熱溶接ゾーンを除去することにより、これらのねじ込み式 F55 フランジは、逆浸透スキッドとマニホールド システム全体にわたって均一な合金の完全性を維持します。

ブライン処理用に最適化された化学的性質

UNS S32760 の合金組成には、クロム 24% ～ 26%、モリブデン 3% ～ 4%、窒素 0.2% ～ 0.3% が含まれています。 0.5% ～ 1.0% の銅と 0.5% ～ 1.0% のタングステンを意図的に添加すると、塩化物塩水に対する耐性がさらに強化されます。標準の 316L または 904L グレードと比較して、この化学物質はより高い耐孔食性の数値と、高温海水環境においてより優れた性能を提供します。

• クロムとモリブデンの含有量が高い:塩化物を多く含む媒体中で安定した不動態皮膜をサポートします。
• 窒素合金化:強度を高めながら耐孔食性、耐すきま腐食性を向上させます。
• 銅とタングステンの添加:高塩分濃度の塩水での性能を向上させ、局所的な攻撃に対する感受性を軽減します。
• バランスのとれた二本鎖微細構造:優れた靭性と高い機械的強度を実現します。

溶接部のない均一な材料構造

溶接継手により熱サイクルが発生し、スーパー二相鋼の微細構造が変化し、局所的に耐食性が低下する領域が生じる可能性があります。ネジ付きフランジはこの問題を完全に回避します。接続は機械的であるため、合金構造はフランジ本体とネジ領域全体にわたって一貫したままです。この均一性が、信頼性が重要な逆浸透スキッドやマニホールド システムにねじ付き S32760 フランジが好まれる主な理由です。

ねじ付きフランジの設計と寸法規格

ねじ付き管フランジは、溶接を行わずにフランジ付き配管を接続する実用的な方法を提供します。フランジ本体には、対応する雄ねじを備えたパイプを受け入れるねじ穴が含まれています。パイプをフランジにねじ込むと、アセンブリによって機械的なジョイントが作成され、メンテナンスやシステムの再構成のために分解できます。

の海水淡水化プラント高塩分 S32760 ねじ込み管フランジ本体とネジの形状に UNS S32760 スーパー二相鋼を使用し、フランジと接続パイプの両方に同じ耐食性合金を使用できます。これにより、電気的不整合が回避され、配管システム全体での材料のトレーサビリティが簡素化されます。

上記の寸法規格により、フランジが淡水化プラントの標準配管および機器と正しく嵌合することが保証されます。クラス 150# からクラス 2500# までの圧力クラスは、SWRO フィード、ブライン リジェクト、および化学薬品投与ラインで見られる動作圧力の範囲をカバーします。

ネジの種類とシールに関する考慮事項

ねじ接続は、雄ねじと雌ねじの噛み合いに依存して耐圧接合を形成します。 NPT ねじは、噛み合うときにねじを圧縮するテーパー形状を使用していますが、BSPT ねじは ISO 7-1 に基づく同様の原理に従います。特定のプロジェクト要件にはメトリック スレッドも利用できます。ねじ山側面を損傷することなく信頼性の高いシールを実現するには、適切なねじ山潤滑と制御されたメイクアップトルクが不可欠です。

高圧ブラインリジェクトヘッダーの性能

SWRO プラントのブラインリジェクトヘッダーは高圧で動作し、原海水の塩分を超える可能性がある濃縮された塩溶液を運びます。配管は、沿岸環境における内部腐食と外部大気の攻撃の両方に耐えながら、これらの流体を漏れなく収容する必要があります。

の海水淡水化プラント高塩分 S32760 ねじ込み管フランジはこれらの義務条件向けに設計されています。超二相合金は塩化物孔食や隙間腐食に耐性を持ち、鍛造微細構造は機械的硬度を提供し、乱流下での表面浸食を軽減します。ねじ込み設計により、優先腐食部位となる可能性のある溶接熱の影響を受ける部分が排除されます。

静水圧試験と寸法監査

各生産ロットは、公称設計定格の 1.5 倍で静水圧シェル試験を受けます。これにより、機械的な封じ込めが検証され、発送前に製造上の欠陥が特定されます。寸法の一貫性は、フランジの厚さ、ボルト穴のピッチ円、ねじピッチなどの重要なパラメータを適用する規格に照らして監査し、デジタル三次元測定機を使用してチェックされます。

耐粒界腐食性

ステンレス鋼では、熱処理中に炭化クロムが粒界で析出するときに粒界腐食が発生することがあります。 S32760 フランジは ASTM A262 Practice E に従って評価され、粒界化学攻撃に対する耐性が確認されます。このテストにより、攻撃的な塩水媒体での長期使用に対するさらなる信頼が得られます。

インストールとメンテナンスのベストプラクティス

正しく取り付けると、ねじ付きスーパーデュプレックス フランジの耐用年数が延長され、接続部での漏れが防止されます。以下の実践は、ほとんどの SWRO 配管システムに適用されます。

• ねじ山の検査:組み立て前に、雄ねじと雌ねじの両方に損傷、破片、または製造上の欠陥がないか確認してください。
• シール面をきれいにします:ねじ山やフランジ面から油、汚れ、塩分を取り除きます。
• 適合潤滑剤：超二相ステンレス鋼およびプロセス媒体に適した潤滑剤を塗布してください。
• コントロールされたメイクアップ:ネジ山に過度のストレスがかからないよう、推奨トルクに従って接続を締めてください。
• フランジの位置合わせ:嵌合フランジが平行であり、力を入れずにボルト穴の位置が揃っていることを確認してください。
• 漏れチェック:システムに徐々に圧力を加え、ねじ継手の滲みや浸出を検査します。

取り付けるとき海水淡水化プラント高塩分 S32760 ねじ込み管フランジ、メンテナンスチームは、各ジョイントの取り付けトルクと日付を記録する必要があります。この情報は後の検査をサポートし、熱サイクルや圧力変動後に締め直しが必要になる可能性のある接続を特定するのに役立ちます。

定期的な検査と再組み立て

ネジ接続により、定期的なフィルター洗浄や膜交換の際に機械的に簡単に分解できます。溶接ジョイントとは異なり、ねじを外してパイプのスプールを切断することなく再組み立てできます。再組み立て中に、ネジ山にかじりや腐食がないか検査し、損傷したコンポーネントがあれば交換してください。

定期検査海水淡水化プラント高塩分 S32760 ねじ込み管フランジねじ山の状態、フランジ面の状態、漏れの兆候に焦点を当てます。堆積物の下の隙間腐食を防ぐために、外面の塩殻堆積物を除去する必要があります。孔食や亀裂が観察された場合は、影響を受けたフランジを同じ合金の新しい部品と交換する必要があります。

品質検証と工場生産

製造元大富貴、これらのフランジは、特殊な冷間成形および多軸 CNC 機械を備えた専用のフィッティングおよびフランジのワークショップで製造されます。この生産ラインは、大量の出荷にわたって寸法の一貫性を維持しながら、都市淡水化プロジェクトの大量供給要件に対応できます。

品質管理は ISO 9001 および CE フレームワークに従います。 EN 10204 3.1 に準拠した材料試験証明書は、フランジのリムに熱番号が刻印された状態で提供され、原材料から完成部品まで完全なトレーサビリティを提供します。

専用のフィッティングとフランジのライン

工場では、ねじ付きフランジとそれに適合するパイプ継手を別々の生産セルで運用しています。この構成により、メーカーは超二相合金のエルボ、ティー、レデューサー、バルブを含む完全な配管パッケージを供給できるようになります。脱塩スキッドビルダーの場合、複数のコンポーネントを単一のソースで調達できるため、調達が簡素化され、配管アセンブリ全体にわたる材料の互換性が確保されます。

供給および配送に関する情報

• 最小注文数量:1 個で、パイロット プラントとシステムの修理をサポートします。
• 標準納期リードタイム：15 ～ 30 日。プラントの緊急ターンアラウンドには航空便のオプションも利用できます。
• 取引条件:インコタームズ 2020 に基づく EXW、FOB、および CIF。
• トレーサビリティパッケージ:EN 10204 3.1 材料試験証明書 (熱番号付き)。
