ベローズ伸縮継手はパイプライン システムを熱膨張、振動、機械的ストレスからどのように保護しますか?

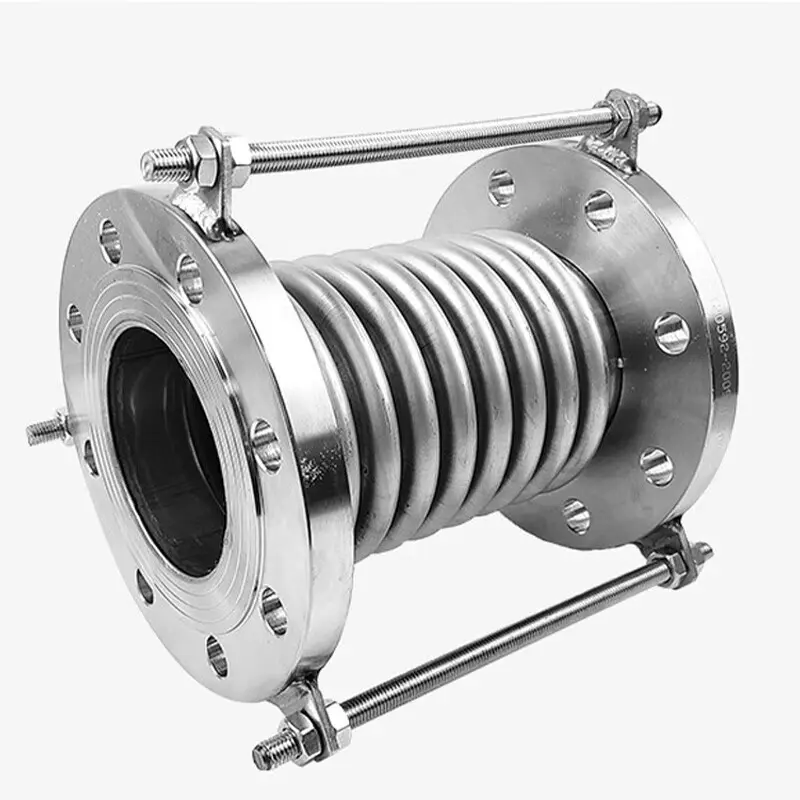

石油化学、電力、冶金施設のパイプラインは、常に熱膨張、収縮、振動、機械的変形にさらされています。適切に補償しないと、これらの力によって漏れ、疲労亀裂、および機器の早期故障が発生する可能性があります。のベローズ伸縮継手から大富貴ステンレス鋼ベローズの弾性変形により、軸方向、横方向、角度方向、およびそれらの複合変位を吸収します。 -235°C ～ +450°C の温度範囲と最大 32MPa の耐圧性を備えたこのコンポーネントは、最も要求の厳しい産業環境において信頼性の高いパフォーマンスを提供します。この記事では、その動作原理、主な利点、主なタイプ、設置ガイダンス、および Dafugui を信頼できるサプライヤーにするメーカーのサポートについて検討します。

産業用パイプラインの安全性における伸縮継手の役割

すべての産業用パイプライン システムは、温度変動、機器の振動、構造の沈下により寸法変化を起こします。これらの動きに対応できない場合、結果として生じる応力がアンカー、ノズル、接続された機器に伝わり、早期故障につながる可能性があります。ベローズ伸縮継手は、これらの動きを吸収する柔軟な要素として機能し、システム全体を保護し、耐用年数を延ばします。

大富貴、浙江省温州に拠点を置き、製造しています。ベローズ伸縮継手波形ステンレス鋼ベローズとエンドパイプ、フランジ、その他の付属品を組み合わせた製品です。ベローズの弾性変形により、パイプラインの変位応力が制御された動きに変換され、固定サポートへの負荷が軽減され、重要な接続部での漏れが防止されます。このため、伸縮継手は製油所、発電所、化学処理施設、冶金作業において不可欠なコンポーネントとなっています。

動作原理と機能設計

ベローズ伸縮継手の中核となる動作原理は単純ですが、非常に効果的です。温度変化によりパイプラインが膨張または収縮すると、波形ベローズがそれに応じて圧縮または伸長し、周囲の構造に応力を伝達することなく変位を吸収します。同じ機構により、機械振動や取り付け位置のずれによる横方向の動きや角度の動きも吸収されます。

ベローズ自体が主要な作動要素であり、耐食性と耐久性を高めるためにステンレス鋼で製造されています。エンドパイプとフランジが接続ポイントを提供し、内部スリーブが流れをガイドし、ベローズが媒体に直接さらされるのを防ぎます。接続方法にはフランジ式と溶接式があり、幅広いパイプライン構成に組み込むことができます。

ベローズ伸縮継手は、変位補償だけでなく、耐圧性、シール性、温度耐性、耐衝撃性、振動減衰、および騒音低減も提供し、現代の配管システムにおける多機能コンポーネントとなっています。

主な利点

次の表は、主な利点をまとめたものです。ベローズ伸縮継手から大富貴.

主な種類と選び方の目安

ベローズ伸縮継手は主に補償モードによって分類されます。これらのタイプを理解すると、エンジニアが各アプリケーションに適切なコンポーネントを選択するのに役立ちます。

• アキシャルタイプ– 主にパイプラインの軸に沿った軸方向の変位を吸収します。これは、熱膨張の影響を受ける直線配管で一般的に使用されます。

• ラテラルタイプ– 主にパイプライン軸に垂直な横方向の変位を吸収し、オフセット配管配置に適しています。

• 角型タイプ– 主に角変位を吸収し、方向の変化に対応するためにペアで使用されることがよくあります。

• 圧力バランス型– 内圧によって発生する反力を最小限に抑え、アンカーやサポートにかかる負荷を軽減するように設計されています。

• 組み合わせた構成– 複数の変位モードを同時に処理できるようにカスタム設計されています。

伸縮継手は材質により金属タイプと非金属タイプに分けられます。大富貴各パイプライン システムの特定の変位パターン、動作圧力、温度、媒体に基づいてタイプの推奨事項を提供します。

インストールのベストプラクティス

伸縮継手が設計どおりに機能し、期待される耐用年数を確実に達成するには、適切な取り付けが重要です。次のガイドラインに従う必要があります。

• 設置前検査– モデル、仕様、パイプライン構成を検証して、設計要件に準拠していることを確認します。

• 方向確認– 内部スリーブを備えた補償器の場合、スリーブの方向が媒体の流れの方向と一致していることを確認してください。

• 強制的な調整はありません– 機能と寿命に影響を与えるため、パイプラインの設置のずれを修正するために補償器の変形を使用しないでください。

• ジャバラを保護する– 溶接スパッタがベローズの表面に接触するのを防ぎ、取り付け中の機械的損傷を避けてください。

• 位置決めデバイスを取り外します– パイプラインの設置が完了したら、輸送に使用した補助位置決め装置を取り外します。

• 静水圧試験– 圧力試験中に補償器が取り付けられるパイプラインの端の固定パイプサポートを強化します。

• 自由な動き– すべての可動コンポーネントが外部構造によって制限されていないことを確認します。

材料の選択とカスタマイズ

ベローズの材質の選択は、媒体、温度、腐食条件によって異なります。一般的なオプションは次のとおりです。

• ステンレス304– 適度な耐食性を備え、一般的な条件に適しています。

• ステンレス鋼316L– 化学環境および海洋環境に対して優れた耐食性を提供します。

• ステンレス321– 蒸気パイプラインの高温耐性が向上します。

大富貴特殊な直径、ニッケルベースの合金、特定の圧力と温度の要件など、標準以外のカスタマイズも提供します。顧客は動作パラメータを提供でき、技術チームがカスタマイズされたソリューションを開発します。この柔軟性により、石油とガス、化学処理、水管理、または重工業インフラストラクチャのいずれにおいても、伸縮継手は各設備の正確な要求に適合することが保証されます。

よくある質問

Q1: ベローズ伸縮継手とスリーブ伸縮継手の違いは何ですか?

A: ベローズ伸縮継手はベローズの弾性変形により変位を吸収するため、補償能力が大きく、シール性が良く、多方向の変位に適しています。スリーブ伸縮継手はスリーブの摺動により軸方向の変位を吸収するため、構造が簡単ですが定期的なメンテナンスが必要です。一般的な条件ではベローズタイプの方が広く使用されています。

Q2: アプリケーションに適したベローズ材料を選択するにはどうすればよいですか?

A: 選択は媒体と温度によって異なります。 SS304 は一般的な条件に適しています。 SS316L は、化学環境や海洋環境に対して優れた耐食性を提供します。 SS321 は、蒸気ラインの高温性能を向上させます。 Dafugui は、お客様の動作パラメータに基づいて適切なグレードを推奨します。

Q3: ベローズ伸縮継手は定期的なメンテナンスが必要ですか?

A: はい。ベローズの表面に亀裂、腐食、または機械的損傷がないかを確認するために、定期的に検査することをお勧めします。フランジボルトの締まりを確認します。リミットデバイスが正しく配置されていることを確認します。著しい変形や損傷が認められた場合には、速やかにユニットを交換してください。

Q4: Dafugui はカスタマイズされた伸縮継手をサポートしていますか?

A: はい。標準外の直径、特殊な材料、特定の圧力と温度の要件など、標準外のカスタマイズが可能です。カスタマイズされたソリューションの動作パラメータを提供してください。

Q5: 標準的なリードタイムと支払い条件は何ですか?

A: 標準リードタイムは、標準品の場合は 15 ～ 30 日、カスタマイズ生産の場合は 35 ～ 45 日です。支払い条件には、EXW、FOB、CIF の取引条件を伴う T/T および L/C が含まれます (Incoterms 2020)。

Q6: 無料サンプルはありますか?

A: はい、SS304 や SS316/316L などの標準サイズおよび一般的な材質については、無料の標準サンプルが提供されています。大きなサイズまたは特殊合金にはサンプル料金が適用されます。標準スペアパーツはお客様の要件に基づいて提供されます。

結論

のベローズ伸縮継手 から大富貴 要求の厳しいパイプライン システムにおける熱膨張、振動、機械的変形を確実に補償します。多方向の変位吸収、広い温度範囲、高い圧力容量、柔軟な接続オプションにより、石油化学、電力、冶金の用途にわたって機器を保護し、耐用年数を延長します。 Dafugui は、15 年以上の製造経験、カスタマイズ機能、包括的な品質文書に裏付けられ、エンジニアと調達チームに信頼できるソリューションを提供します。パイプラインの要件について話し合ったり、技術的な推奨事項をリクエストしたりするには、今すぐ Dafugui チームにご連絡ください– プロジェクトの選定から納品までサポートいたします。
