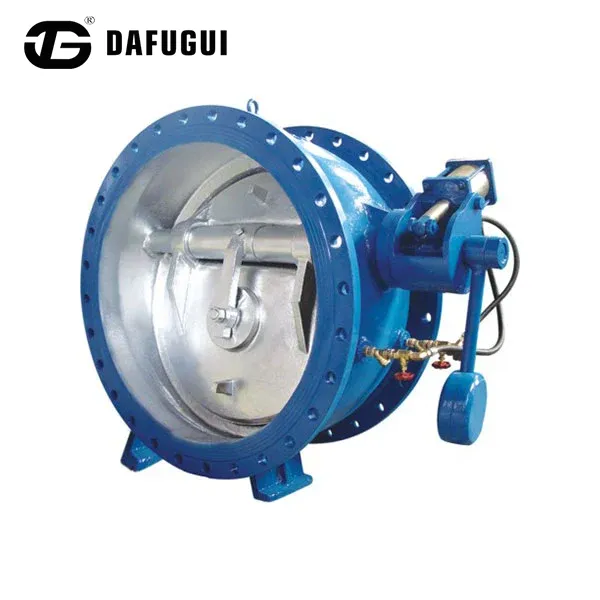

ゆっくりと閉まる速度を制御されたバタフライバッファチェックバルブ

Dafugui の制御された低速閉止速度バタフライ バッファ 逆止弁は、制御されていないバルブの閉止が圧力変動や機械的ストレスを引き起こす可能性がある都市送水、産業循環システム、ポンプ場用途向けに設計されています。

このバルブは、バタフライチェックバルブ構造と調整可能な油圧バッファシステムを組み合わせています。通常の動作中、ディスクは低い流れ抵抗で開きます。ポンプ停止後に逆流が発生した場合、油圧減衰装置が最終閉鎖段階を制御し、突然のディスク衝撃を軽減し、ウォーターハンマー効果を最小限に抑えます。

CNC 加工のコンポーネント、圧力試験済みのバルブ本体、および複数のフランジ接続オプションで製造された Dafugui バルブは、最大 2.5 MPa の定格圧力の DN50 ～ DN1400 パイプライン システムで使用できます。

調整可能な油圧ダンピングコントロール

可変油圧スロットル調整

ゆっくりと閉まる速度を制御されたバタフライ バッファ チェック バルブには、ダンピング チャンバー内のオイルの流れ抵抗を制御する調整可能なニードル バルブが装備されています。スロットル開度を調整することで、メンテナンスエンジニアは実際のパイプライン要件に応じてスロークローズ速度を変更できます。

これにより、バルブ閉鎖特性を次のようなさまざまなシステム条件に適合させることができます。

長距離送水パイプライン

高揚程ポンプ場

大口径排出ライン

工業用冷却水システム

2段階のクロージングパフォーマンス

バルブは 2 段階の閉鎖プロセスを採用しています。

高速閉鎖段階 (初期ストローク)

ディスクは逆流力を受けてその閉角度の大部分を急速に移動し、流体の逆方向の動きの量を減らします。

制御されたゆっくりと閉じるステージ (最終ストローク)

ディスクがシート位置に近づくと、油圧シリンダーの抵抗が徐々に増加し、最終的な動作が遅くなり、バルブシートへの機械的衝撃が軽減されます。

この制御された閉鎖シーケンスにより、ダンピング システムを使用しない従来の逆止弁と比較して、よりスムーズな遮断性能を実現できます。

油圧バッファ保護

制御されたゆっくりとした閉速度のバタフライ バッファ チェック バルブは、制御されたオイルの変位を通じてディスク閉のエネルギーの一部を吸収します。これにより、以下が削減されます。

弁体衝撃力

パイプラインの振動

ポンプトリップ時の圧力変動

接続された配管コンポーネントの機械的応力

技術仕様

品質検査と工場テスト

出荷前に信頼性の高い動作を保証するために、Dafugui は次のような検査手順を実行します。

静水圧試験

バルブ本体は、適用される規格に従って油圧下でテストされ、構造強度とシール性能が検証されます。

油圧シリンダの機能試験

各減衰アセンブリは以下についてチェックされます。

スムーズなピストン動作

調整可能なスロットルレスポンス

閉まる速度の安定性

寸法精度検査

以下を含む重要なコンポーネント:

軸径

ディスクのアライメント

シート加工寸法

フランジ接続寸法

精密な測定器を使用して検査を行っております。

塗装品質検査

保護膜の厚さと表面品質を検査し、長期使用時の耐食性を向上させます。

よくある質問

調整可能な油圧シリンダーはどのようにしてバルブの閉じる速度を制御しますか?

ゆっくりと閉まる速度を制御されたバタフライ バッファ チェック バルブは、調整可能なスロットル バルブを通るオイルの流れを調整することで閉速度を制御します。スロットル開度を変更すると減衰抵抗が変更されるため、エンジニアはパイプラインの動作条件に応じて最終閉段階を調整できます。

大規模な水道パイプラインではなぜゆっくりと閉じることが重要なのでしょうか?

大口径パイプラインには大量の流体の運動量が含まれます。バルブを急速に閉じると圧力波が発生し、パイプ、ジョイント、機器にストレスがかかる可能性があります。制御されたゆっくりとした閉鎖により、ポンプの停止イベント中のこのような突然の圧力変化を軽減できます。

Dafugui はポンプ場のさまざまな条件に応じてバルブをカスタマイズできますか?

はい。 Dafugui は、パイプラインの長さ、流量、圧力定格、プロジェクト要件に基づいて油圧減衰特性を調整し、適切なバルブ構成を提供できます。

出荷前にどのような検査が行われますか?

各バルブは圧力試験、寸法検査、油圧減衰機能検査、塗装品質検査を経て出荷されます。
