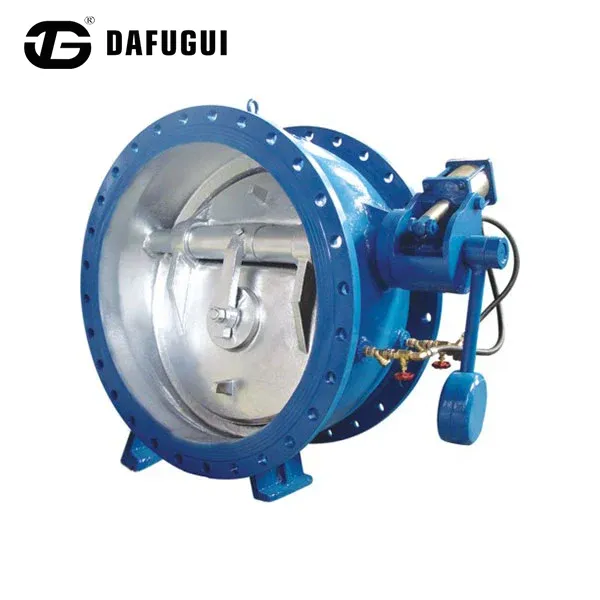

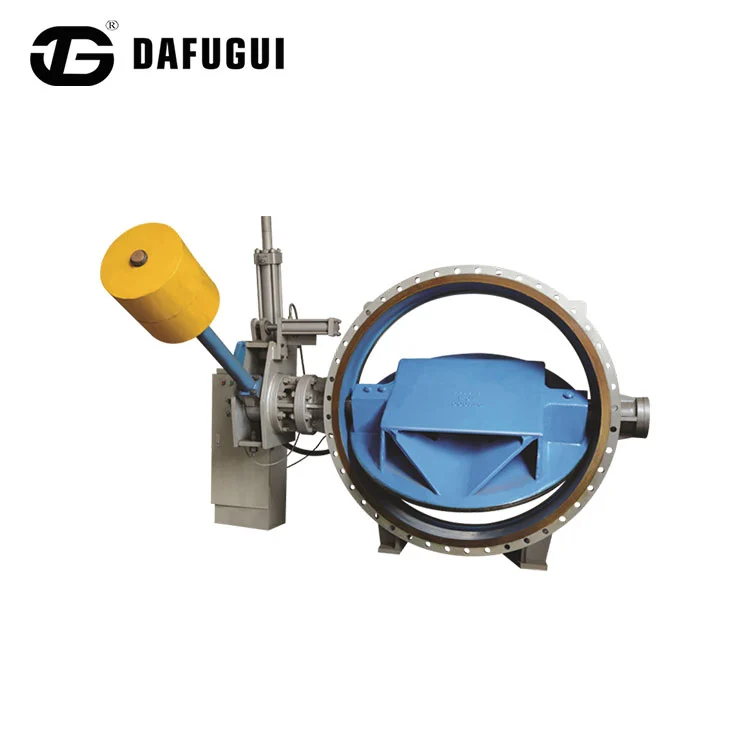

油圧ダンピングシリンダー付きバタフライバッファチェックバルブ

中国のメーカー Dafugui から直接供給される、油圧ダンピング シリンダー付きバタフライ バッファ 逆止弁は、頑丈な都市および産業用パイプラインに信頼性の高い逆流制御を提供します。 DN50 ～ DN1400 サイズ全体でシームレスに動作し、二段階油圧緩衝機能を利用して、システム効率を損なうことなく圧力サージを管理します。

このバルブはダクタイル鉄、鋳鋼、またはステンレス鋼の本体オプションで製造されており、送水パイプライン、下水システム、冷却水循環ネットワーク、および工業用流体用途に適しています。 Dafugui は、パイプラインの圧力、ポンプの特性、動作要件に基づいてカスタマイズされた油圧調整を提供します。

油圧バッファ制御の動作原理

2段階開閉設計

油圧ダンピングシリンダーを備えたバタフライバッファチェックバルブが停止するか、流れの方向が変わると、バルブディスクは逆流力によって自動的に閉じ始めます。

最初の段階では、過剰な逆流を防ぐために、ディスクの移動の約 70 ～ 80% が迅速に完了します。

第 2 段階では、外部油圧ダンピング シリンダーが最終的な閉鎖動作を制御し、ディスクがバルブ シートに徐々に近づくことを可能にします。

油圧シリンダー減衰機構

油圧シリンダーは、制御されたオイルの排出量によって作動します。バルブシャフトが閉位置に向かって回転すると、ピストンの動きによって油圧オイルが調整可能な絞りチャネルを通過します。

これにより、調整可能な抵抗が発生し、最終的な閉鎖速度が遅くなり、パイプライン システム内の圧力変動の軽減に役立ちます。

ウォーターハンマー低減性能

油圧減衰機構は、最終閉鎖段階を制御することで、突然の流れの中断を最小限に抑え、長距離パイプラインにおける圧力サージに損傷を与えるリスクを軽減します。

設計基準と準拠

主な特長

調整可能な油圧閉鎖制御

側面に取り付けられた油圧シリンダーにより、エンジニアはパイプラインの長さ、ポンプの停止特性、動作圧力に応じて閉鎖速度を調整できます。

これにより、このバルブは、カスタマイズされた閉鎖性能を必要とするさまざまな給水ネットワークや工業用流体システムに適しています。

ノンスラム逆流保護

制御された閉鎖機構は、バルブシートに対するディスクの突然の衝撃を軽減し、耐用年数を延ばし、安定したパイプライン動作を維持します。

耐久性に優れたバタフライバルブ構造

バタフライ ディスク設計により、コンパクトな寸法、設置スペース要件の低減、大口径パイプライン システムでの信頼性の高い動作が実現します。

複数の材料オプション

Dafugui は、使用条件に応じてさまざまな本体および内部コンポーネントの材料を提供します。

• 一般水用途向けダクタイル鋳鉄 GGG40/GGG50
• 高圧産業システム用鋳鋼 WCB
• 腐食性媒体環境用のステンレス鋼 CF8/CF8M

品質管理とテスト

すべての大富貴バタフライバッファチェックバルブ出荷前に検査手順を受けます。

静水圧シェル試験

バルブ本体は API 598 要件に従って油圧下でテストされ、構造強度と耐圧性が検証されます。

シート漏れ試験

バルブの気密性を確認し、不要な逆流を防ぐために、双方向のシールテストが実行されます。

寸法検査

バルブシャフト、ディスクシール面、フランジ寸法などの重要な部品は、精密測定機器を使用して検査されます。

塗装検査

腐食防止性能を保証するために、内部および外部のエポキシ コーティングの厚さが測定されます。

産業用途

地方自治体の給水システム

このバルブはポンプステーションの後や送水パイプラインに沿って設置され、逆流を制御し、ポンプ停止時の圧力変動を軽減します。

下水処理および移送パイプライン

確実な逆流防止と耐食保護が必要な廃水システムに適しています。

発電所冷却水システム

冷却水循環パイプラインに使用され、ポンプを保護し、安定した流れ方向を維持します。

産業プロセスパイプライン

工業用水、処理済み廃水、および制御されたバルブ閉鎖を必要とするその他の非攻撃的な液体システムに適用できます。

Dafugui製造の利点

精密加工能力

Dafugui は CNC 機械加工装置を使用してバルブ本体、シャフト、ディスク、シーリングコンポーネントを加工し、寸法精度と組み立ての一貫性を維持しています。

カスタマイズされた油圧調整

油圧シリンダのパラメータは以下に従って設定できます。

• パイプラインの長さ
• ポンプ能力
・静圧
・流速
• 所要閉店時間

一貫した製造と品質管理

バルブの鋳造、機械加工、組立検査、耐圧試験、塗装検査を一貫した製造工程で管理しています。

技術仕様

よくある質問

油圧ダンピングシリンダーはバタフライチェックバルブをどのように改善しますか?

油圧ダンピングシリンダーを備えたバタフライバッファチェックバルブは、バルブディスクの最終閉鎖速度を制御します。従来の機械的閉鎖方法と比較して、最終ストローク中に調整可能な抵抗を提供し、急速なバルブ閉鎖によって引き起こされる急激な圧力変化を軽減します。

設置後に油圧閉速度を調整することはできますか?

はい。油圧システムには調整可能な絞りコンポーネントを装備できるため、メンテナンス担当者は実際のパイプラインの動作条件に応じて閉鎖特性を変更できます。

腐食用途にはどのような材料が利用できますか?

Dafugui は、廃水、工業用流体、または強化された腐食保護が必要な環境を含む用途向けに、ステンレス鋼 CF8/CF8M コンポーネントと耐食性コーティングのオプションを提供します。

輸出注文にはどのような検査書類が利用できますか?

Dafugui は、顧客のプロジェクト要件に応じて、検査記録、圧力試験報告書、材料文書、サードパーティ検査サポートを提供できます。
