高耐久衝撃吸収バタフライクッションチェックバルブ
  • 高耐久衝撃吸収バタフライクッションチェックバルブ高耐久衝撃吸収バタフライクッションチェックバルブ

高耐久衝撃吸収バタフライクッションチェックバルブ

中国のメーカーDafuguiが提供する耐久性のある高耐久衝撃吸収バタフライクッション逆止弁装置は、産業ネットワークにおける深刻な流体衝撃を制御します。強化クッションシートを採用した工場直送バルブで高圧ポンプラインを確保します。
    産業用逆止弁ソリューション

    産業用パイプラインシステム用の頑丈な衝撃吸収バタフライクッションチェックバルブ

    Dafugui ヘビーデューティ衝撃吸収バタフライ クッション チェック バルブは、頻繁な圧力変動と高い流速により強化された機械的保護が必要な、要求の厳しい流体制御環境向けに設計されています。

    従来のバタフライチェックバルブと比較して、強化されたバルブ本体、高強度のシャフトアセンブリ、およびシール領域付近のクッション構造を組み込んだ設計です。逆流状態では、クッション機構がディスクを閉じる衝撃の一部を吸収し、バルブコンポーネントや接続されたパイプラインシステムへの機械的ストレスを軽減します。

    このバルブは、動作圧力、流体特性、腐食要件に応じて、鋳鋼、ステンレス鋼、ダクタイル鋳鉄の構成をサポートしています。私たちのチェックバルブ範囲そして工業用バルブのカテゴリ.

    Heavy Duty Shock Absorbing Butterfly Cushion Check Valve
    構造と機能

    頑丈な構造と衝撃吸収設計

    01

    強化バルブボディ構造

    耐久性の高い衝撃吸収バタフライ クッション チェック バルブ本体は、肉厚を厚くし、最適化された鋳造設計を使用して、以下に対する耐性を向上させています。

    • パイプラインの振動
    • 圧力サイクル
    • 外部機械的応力
    • 熱膨張荷重

    プロジェクトの要件に応じて、寸法検証と非破壊検査を通じて重要な身体領域を検査できます。

    クッションシート衝撃吸収システム

    強化されたクッション構造がシーリング領域の後ろに取り付けられ、ディスクがシート位置に近づくときに閉じる衝撃エネルギーを吸収します。

    クッショニング システムは次のことに役立ちます。

    • ディスク装着時の衝撃を軽減
    • 振動伝達の低減
    • シャフトとシール部品を保護する
    • 頻繁なサイクリング条件下での動作安定性の向上

    高強度シャフトとベアリングのアセンブリ

    バルブ シャフトは、410、304、または 316 オプションを含むステンレス鋼材料で製造されています。

    特大のシャフト寸法と PTFE 裏地付きまたは青銅製ブッシュの組み合わせにより、次のことが実現します。

    • スムーズなディスク回転
    • 機械的摩耗の低減
    • 差圧負荷に対する耐性の向上

    さまざまな使用条件に対応する材料オプション

    このバルブは、鋳鋼、ステンレス鋼、ダクタイル鋳鉄の構成をサポートしています。最終的な材料の選択は、動作圧力、流体特性、腐食要件、プロジェクト仕様に基づいて行う必要があります。

    選定基準

    業界アプリケーションガイド

    02
    業界 動作状態 推奨される構成 利点
    火力発電所 冷却水循環、圧力サイクル WCBボディ+ステンレストリム 繰り返し使用時の耐久性向上
    化学処理 腐食性工業用液体 CF8M / CF3M ステンレス鋼 耐食性の向上
    鉱山脱水 高流量研磨水 ダクタイル鋳鉄ボディ+耐摩耗トリム 浸食リスクの軽減
    工業用水システム ポンプ吐出パイプライン 耐久性に優れたクッション構造 油圧衝撃の軽減

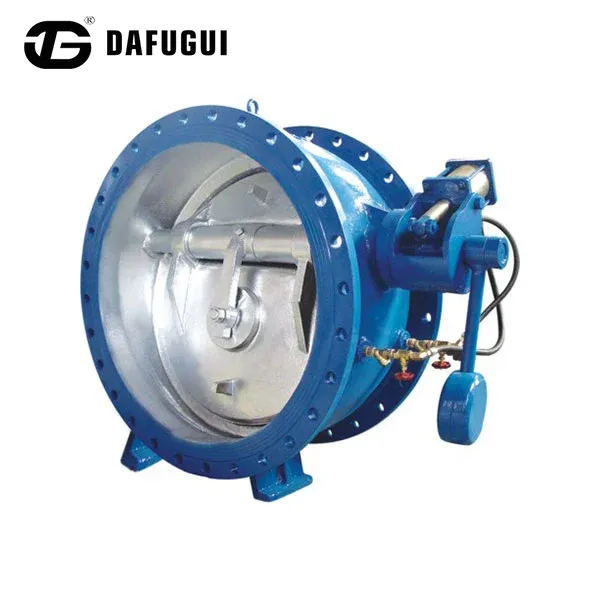

    Butterfly Buffer Check Valve
    製品データ

    技術仕様

    03

    以下の仕様は提供された製品情報から転載されています。最終的な機器を選択する前に、プロジェクト チームと技術的な文言および適用される規格を確認してください。

    公称電力 1.0~2.5兆ヘクス
    呼び径 50~1400mm
    使用温度 0~80℃
    対象サービス 原水、池水など
    ボディ素材 本体材質:ボールインキ鉄、鉄またはスチールを選択可能
    接続方法 法的関係
    安宗の立場 水販出口パイプ
    ダフグイのサポート

    Dafugui ブランドの利点: アフターサービスと技術指導

    技術文書とサービス サポートは、お客様が設置、試運転、継続的なメンテナンスを調整するのに役立ちます。

    総合的な技術マニュアル

    すべてのヘビーデューティ衝撃吸収バタフライ クッション チェック バルブの出荷には、包括的な設計図面、ボルト締め付けトルク シーケンス図、およびバッファ メンテナンス マニュアルが含まれています。

    リモートおよびオンサイト調整コンサルティング

    当社のエンジニアリング チームは、ビデオ セットアップ サポートと技術コンサルティングを提供し、現場での設置と試運転中にクライアントのプロジェクト チームを支援します。

    迅速な対応のスペアパーツ在庫

    当社は重要な内部コンポーネント、シール、シャフトを保管した倉庫を維持しており、お客様のダウンタイムを最小限に抑えるために世界中に迅速に発送できるようにしています。

    製品に関する質問

    よくある質問

    内部の衝撃吸収クッションは長期にわたってどのようなメンテナンスが必要ですか?

    クッションゾーンには最小限の日常的なケアが必要です。通常、年に一度の計画されたプラントメンテナンス期間中にシートシールとシャフトパッキンを検査するだけで十分です。

    この頑丈な衝撃吸収バタフライ クッション チェック バルブは、高速流体浸食に耐えられますか?

    はい、内部流路は乱流を最小限に抑えるために流線型になっており、重要なシールエッジは厳しい摩耗条件に備えてステライトなどの表面硬化合金で覆うことができます。

    Dafugui の技術サービス チームは現場での問い合わせにどれくらい早く対応しますか?

    当社の専任のポストセールス エンジニアリング グループが現場での問い合わせを評価し、24 時間以内に技術的なガイダンスや診断サポートを提供します。

    もっと詳しく見る

    バルブ関連カテゴリ

    プロジェクトに関するお問い合わせ

    バタフライクッションチェックバルブの要件についてご相談ください

    Dafugui に使用圧力、媒体、温度、呼び径、材料の好み、プロジェクト要件を送信してください。当社のチームがアプリケーションの詳細を確認し、お客様が選択する製品情報を提供します。
