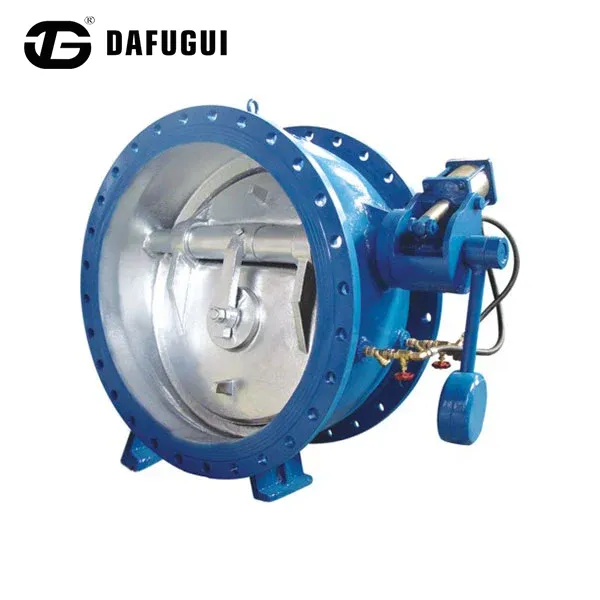

スロークローズ機構付きカウンターウェイトバタフライバッファチェックバルブ

ゆっくりと閉まる機構を備えた Dafugui カウンターウェイト バタフライ バッファ チェック バルブは、重力による閉止力と油圧緩衝技術を組み合わせて、外部電源なしで安定したノンスラム閉止を実現します。

ポンプの動作が予期せず停止すると、カウンタウェイトが初期閉鎖トルクを生成してバルブディスクを閉鎖位置に向けて駆動します。最終閉鎖段階では、油圧式減衰装置がディスクの移動速度を制御し、突然の流れの中断を減らし、ウォーターハンマー効果を最小限に抑えます。

Dafugui のバルブ生産施設で製造されたこのバルブは、さまざまなパイプライン媒体や動作条件に合わせてダクタイル鉄、鋳鋼、ステンレス鋼の材料構成をサポートしています。

動作原理とスロークローズ制御

重力を利用したカウンターウェイト開閉

外部のカウンタウェイト アームがバルブ シャフトに取り付けられており、重力によって継続的な閉鎖トルクを提供します。電気制御式アクチュエータとは異なり、スロークローズ機構を備えたカウンターウェイトバタフライバッファチェックバルブは、停電時やポンプの緊急停止時に自動的に作動します。

カウンタウェイトの位置はレバーアームに沿って調整でき、パイプラインの圧力、流速、設置要件に応じて閉鎖特性を変更できます。

制御された閉鎖のための油圧ダンピング

最初の閉鎖段階では、バルブディスクは逆流力とカウンターウェイトの作用を受けて急速に動きます。

ディスクが着座位置に近づくと、油圧ダンピング シリンダーが内部絞りシステムを通るオイルの流れを調整することで最終的な閉じる速度を制御します。

この 2 段階のクロージング プロセスは次のことに役立ちます。

バルブディスクがシートに当たる衝撃を軽減

圧力変動を最小限に抑える

シール部品の寿命を向上させる

大規模なパイプライン システムの振動を軽減する

Dafugui ブランドの利点: 競合他社に対する競争力

• 産業クラスターの相乗効果:中国のバルブシティである温州市龍湾区に位置し、温州空港からわずか 3 km の Dafugui は、比類のない地元のサプライチェーンと効率的な国際輸送ルートの恩恵を受けています。

• 5,000 平方メートルの統合製造施設:ハウジングの鋳造機械加工、CNC 仕上げ、自動溶接、圧力テストを 1 つの屋根の下で行うことで、中間業者による値上げを排除し、競争力のある工場直販価格を実現できます。

• 先進的な機械への投資:Dafugui は大型金型マシニングセンター、高精度 CNC 旋盤、自動溶接ラインを活用し、地域の組立工場よりも高い生産精度と短いリードタイムを維持しています。

技術仕様

品質検査とテスト

Dafugui スロークローズ機構付きカウンターウェイト バタフライ バッファ チェック バルブは、出荷前に次の検査手順を受けます。

静水圧試験

バルブ本体は、適用される規格に従って静水圧下でテストされ、耐圧性と構造的完全性が検証されます。

シート漏れ試験

定格圧力条件下でシール性能を検査し、信頼性の高い遮断性能を確認します。

油圧減衰性能試験

スロークローズ機構のスムーズな作動を保証するために、閉まるストロークと減衰特性を検査します。

寸法検査

以下を含む重要なコンポーネント:

バルブシャフト

ディスクの位置

フランジ寸法

カウンタウェイトリンケージ

最終組み立て前に測定されます。

よくある質問

停電によりメインポンプが予期せず停止した場合はどうなりますか?

カウンタウェイト機構は、順方向の流れが停止すると重力で自動的に落下し、外部からの電気や手動介入を必要とせずに即座に閉鎖を開始します。

スロークローズ機構を備えたカウンターウェイトバタフライバッファチェックバルブは、未処理の原水パイプラインに使用できますか?

はい、エポキシでコーティングされたダクタイル鋳鉄の本体とステンレス鋼のシャフトを装備すると、穏やかな浮遊物質を含む生の川の水や雨水の流出を付着することなく処理できます。

Dafugui の価格はヨーロッパのバルブ サプライヤーとどう比較されますか?

Dafugui は、温州の成熟した産業エコシステムと統合された工場運営を活用することで、大幅に削減された調達リードタイムとコストポイントで CE および API 準拠のバルブパッケージを提供しています。
