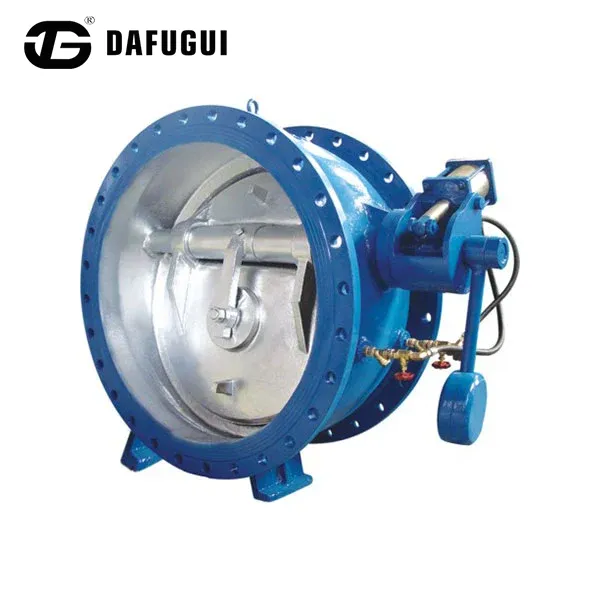

油圧バッファシステムを備えたデュアルプレートバタフライチェックバルブ

油圧バッファーシステムユニットを備えたデュアルプレートバタフライチェックバルブを中国のメーカーDafuguiから直接購入して、配管効率をアップグレードしてください。コンパクトなウェーハ設置面積と内部油圧減衰機構を組み合わせたこの堅牢なバルブは、設置重量を削減しながら、1.0 ～ 2.5 MPa のユーティリティ ネットワーク全体のライン振動を管理します。

構造設計と運用上の利点

コンパクトなウエハータイプ構造

油圧バッファ システムを備えたデュアル プレート バタフライ 逆止弁の本体設計により、パイプライン フランジ間に取り付けることができ、従来のスイング タイプ逆止弁と比較して取り付け全長が短縮されます。

利点は次のとおりです。

設置スペースの削減

大口径パイプライン向けのバルブ重量の軽減

コンパクトな機器レイアウトでメンテナンスが容易に

ポンプスキッドおよびモジュラーシステムに最適

デュアルプレート流量制御設計

このバルブは、中央のヒンジ シャフトを介して接続された 2 つの独立した半円形プレートを使用します。

通常の流れ中:

流体圧力によりプレートが押し開かれます。

スプリットディスク設計により、バランスの取れた流路が得られます。

ディスクの動きを低くすることで、開く抵抗を軽減します。

逆流時：

スプリングにより、初期の迅速な閉鎖が促進されます。

油圧緩衝システムが座席の最終的な動きを制御します。

制御された閉鎖により、突然の遮断によって引き起こされる圧力変動が軽減されます。

規格と設計への準拠

使用条件に関する材料選択ガイド

Dafugui ブランドの利点: 認証と品質保証

• トリプル ISO 認定:Dafugui は、一貫した製造品質を保証するために、認証された ISO 9001 (品質管理)、ISO 14001 (環境)、および ISO 45001 (労働安全) フレームワークに基づいて運営されています。

• 世界市場のコンプライアンス:製品は、EU の産業市場で自由に流通できる欧州 CE 認証を取得しており、国際的な石油およびガス流体制御システムの厳格な API 規格を満たしています。

• 100% 工場トレーサビリティ:油圧バッファー システムを備えたすべてのデュアル プレート バタフライ チェック バルブは、完全な EN 10204 3.1 材料試験レポート (MTR) にリンクされたハードスタンプされたヒート番号と材料識別コードを備えています。

品質検査プロトコル

• 静水圧シェルテスト:構造音検証のために 1.5 倍の作動圧力でテスト済み。

• 高圧シート試験:1.1x 定格でテストされ、気泡の密封が確認されています。

• プレートのアライメントとスプリング張力の検査:プレートがバインディングせずにバランスよく閉じられていることを確認します。

• 視覚的および表面的な監査:砂穴、気孔、加工バリがないことが確認されています。

技術仕様

よくある質問

油圧バッファシステムを備えたこのデュアルプレートバタフライチェックバルブは垂直配管に設置できますか?

はい、上向きの流れで垂直ラインに設置することができます。ねじりバネは、流れの反転が始まる前に最初のプレートが閉じるのを補助し、スラムのない迅速な遮断を保証します。

スペースに制約のあるスキッドでは、シングル ディスク バルブよりもデュアル プレート設計が好まれるのはなぜですか?

デュアルプレート構成により、流れ領域が半分に分割され、ディスクの移動距離とバルブ重量が大幅に削減され、同時に面間ボディのプロファイルが大幅に短くなります。

Dafugui は工場から製品を発送する前に、シートの気密性をどのようにテストしますか?

ISO 5208 規格に従って、すべてのバルブは工場で公称圧力の 1.5 倍での静水圧ボディ テストと、公称圧力の 1.1 倍での気泡密シート シール テストを受けています。
