バタフライバルブは自治体の給水システムの水の流れをどのように制御するのでしょうか?

都市の給水システムでは、1 つのバルブで 1 日あたり数百万リットルの水の流れを制御できます。修理のために主管のセクションを隔離したり、配電ゾーンの圧力を調整したり、需要に合わせて流量を調整したりできます。のバタフライバルブは、これらの重要な機能にとって最も一般的な選択肢の 1 つです。同径のゲートバルブやグローブバルブに比べて小型・軽量で経済的です。 4分の1回転で作動するので、開閉がスムーズです。また、遠隔制御用のアクチュエータを使用して自動化することもできます。ただし、すべてのバタフライ バルブが都市給水に適しているわけではありません。間違ったバルブを使用すると、腐食したり、漏れたり、必要なときに作動しなくなる可能性があります。水道事業、自治体、エンジニアリング請負業者の調達管理者にとって、適切なバタフライ バルブの選択は、給水システム全体の信頼性と安全性に影響を与える決定となります。

このガイドは、都市給水用途にバタフライ バルブを調達する必要がある購入者向けに書かれています。バタフライバルブがどのように水の流れを制御するのか、性能を決定する主要な設計上の特徴、注文書に含める仕様、サプライヤーの評価基準について説明します。また、工場からの詳細な製品パラメーターも提供されます。大富貴パイプバルブ株式会社新しい水処理プラントを設置する場合でも、老朽化し​​た配水網のバルブを交換する場合でも、防火システム用のバルブを指定する場合でも、このガイドは情報に基づいた意思決定を行うのに役立ちます。

目次

• 1. バタフライバルブはどのように水の流れを制御するのですか?
• 2. 給水のパフォーマンスを決定する設計上の特徴は何ですか?
• 3. 市営水にはどのような材質が適していますか?
• 4. 購入者は注文書にどのような仕様を含める必要がありますか?
• 5. バタフライバルブのサプライヤーをどのように評価しますか?
• 6. 当社の工場からの主要な製品パラメータは何ですか?
• 7. よくある質問（FAQ）
• 8. 結論

1. バタフライバルブはどのように水の流れを制御するのですか?

バタフライ バルブは、パイプ内の円形ディスクを回転させることによって水の流れを制御します。ディスクは、ハンドルまたはアクチュエーターに接続されたシャフトに取り付けられています。ハンドルを 90 度回転すると、ディスクは流れに対して垂直な位置 (閉) から流れに対して平行な位置 (開) まで回転します。開いた位置では、ディスクは流れと整列し、最小限の抵抗を提供します。閉位置では、ディスクがシートに押し付けられ、流れを止めるシールが形成されます。バルブを中間の角度に配置して流れを絞ることもできます。ディスク角度と流量の関係は線形ではありません。バルブの設計に応じた特性曲線に従います。以下の表は、さまざまなディスク角度におけるバタフライ バルブの一般的な流量特性を示しています。

バタフライ バルブが流量を正確に制御できるかどうかは、アクチュエータと制御システムに依存します。手動ハンドルで簡単にオン/オフ制御できます。ギアオペレーターにより、より正確な手動位置決めが可能になります。空気圧または電気アクチュエータをポジショナと組み合わせると、制御信号に基づいて流量を自動調整できます。これは、配電ネットワークにおける圧力制御や流量バランスなどのアプリケーションに不可欠です。 Dafugui Pipe Valve Co., Ltd. の工場では、さまざまな制御要件に合わせてさまざまな作動オプションを備えたバタフライ バルブを製造しています。

2. 給水のパフォーマンスを決定する設計上の特徴は何ですか?

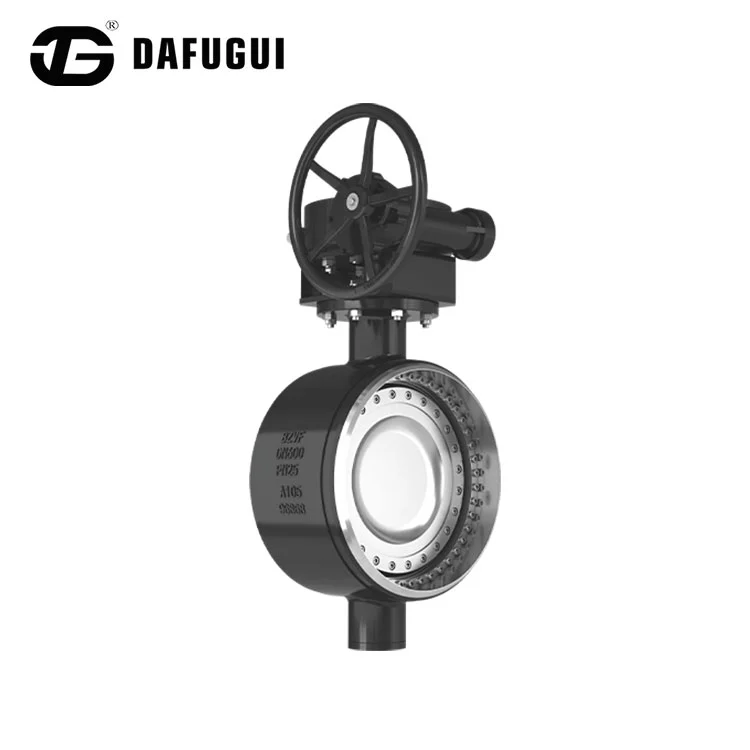

都市給水システムにおけるバタフライ バルブの性能は、いくつかの設計上の特徴によって決まります。最も重要なのは、シートデザイン、ディスクデザイン、シャフトデザイン、ボディデザインです。シートはシールを作成するコンポーネントです。弾性シート (ゴムまたは PTFE 製) または金属シートを使用できます。弾性シートは、低圧でも気泡を通さないシールを提供し、ほとんどの給水用途に適しています。金属シートは高温または高圧の用途に使用されます。ディスクの設計は、流量特性と圧力損失に影響を与えます。標準ディスクは単純な平らなプレートです。流線型のディスクが乱流と圧力損失を軽減します。シャフトの設計により、バルブの動作に必要なトルクとバルブの強度が決まります。スルーシャフト設計は強度を高めますが、流れを妨げる可能性があります。スタブシャフト設計は障害を軽減しますが、堅牢性が劣る可能性があります。本体の設計により、バルブの圧力定格とさまざまなパイプ接続との互換性が決まります。以下の表は、これらの設計機能をまとめたものです。

当社の工場では、耐久性、信頼性、メンテナンスの容易さを重視して都市給水用のバタフライ バルブを設計しています。水や塩素など水処理に使用される薬品に強い高品質EPDMやNBR製の弾力性のあるシートを使用しています。圧力損失を最小限に抑えるために流線形のディスクを使用しています。強度と安定性を高めるためにスルーシャフト設計を採用しています。また、さまざまなパイプ接続に適したさまざまな本体構成を提供しています。

3. 市営水にはどのような材質が適していますか?

都市給水用のバタフライ バルブに使用される材料は、耐腐食性があり、飲料水として安全で、数十年の使用に耐える十分な耐久性がなければなりません。本体の最も一般的な材質は鋳鉄、ダクタイル鋳鉄、ステンレス鋼です。鋳鉄は経済的ですが、時間の経過とともに腐食する可能性があります。ダクタイル鋳鉄はより強度があり、耐食性に優れています。ステンレス鋼は最も耐食性に優れていますが、最も高価でもあります。ディスクは通常、ダクタイル鉄、ステンレス鋼、またはアルミニウム青銅で作られています。シートは通常、EPDM、NBR、または PTFE で作られています。シャフトは通常、ステンレス鋼で作られています。以下の表は、材質と都市用水への適合性をまとめたものです。

Dafugui Pipe Valve Co., Ltd.では、当社の工場ではバタフライバルブに高品質の材料を使用しています。当社では、融着エポキシコーティングを施したダクタイル鋳鉄ボディ、ステンレス鋼のディスクとシャフト、EPDM シートを提供しています。すべての材料は飲料水との接触が認証されており、NSF/ANSI 61 および WRAS の要件を満たしています。当社のバルブは 50 年以上の耐用年数を想定して設計されています。

4. 購入者は注文書にどのような仕様を含める必要がありますか?

都市給水用のバタフライ バルブを購入する場合、購入者は、製品が必要な性能および品質基準を満たしていることを確認するために、注文書に詳細な仕様を含める必要があります。主な仕様は、サイズ、圧力定格、本体の材質、ディスクの材質、シートの材質、シャフトの材質、エンド接続、作動タイプ、およびコーティングです。サイズはミリメートルまたはインチで指定する必要があります。圧力定格は PN またはクラスで指定する必要があります。材質は種類とグレードごとに指定する必要があります。端部接続はタイプ (ウェーハ、ラグ、フランジ) ごとに指定する必要があります。作動タイプを指定する必要があります (ハンドル、ギア、空気圧、電気)。コーティングは種類と厚さによって指定する必要があります。以下の表は、注文書に含める必要がある仕様をまとめたものです。

当社の工場では、お客様と協力して、生産を開始する前にすべての仕様が明確に定義され、理解されていることを確認します。私たちは承認のためにサンプルを提供し、生産プロセス全体を通じて厳格な品質管理を維持します。当社の目標は、お客様の期待を満たす、またはそれを超えるバタフライ バルブを提供することです。

5. バタフライバルブのサプライヤーをどのように評価しますか?

バタフライ バルブのサプライヤーを評価することは、高品質の製品を確実に供給するために重要です。サプライヤーを評価するための主な基準は、製造能力、品質管理、材料調達、生産能力、納品実績、技術サポートです。製造能力には、必要な仕様に合わせてバルブを鋳造、機械加工、組み立て、テストする能力が含まれます。品質管理には、一貫した品質を保証するシステムとプロセスが含まれます。材料調達には、高品質の原材料を競争力のある価格で調達する能力が含まれます。生産能力には、大量の注文にタイムリーに対応する能力が含まれます。配送パフォーマンスには、リードタイムを遵守し、緊急の注文に対応する能力が含まれます。テクニカル サポートには、仕様、設計、問題解決を支援する機能が含まれます。以下の表は、これらの基準とそれぞれで何を探すべきかをまとめたものです。

Dafugui Pipe Valve Co., Ltd.では、私たちの工場は10年以上バタフライバルブを生産してきました。当社には、品質、納期、顧客満足度において優れた実績があります。当社は ISO 9001 認証を取得しており、すべての検査の詳細な記録を保管しています。当社の生産能力は地域最大級であり、大量注文にも対応できます。当社の技術チームは知識が豊富で対応力があり、お客様の成功を支援することに尽力しています。これらの基準に照らして当社を評価し、バタフライ バルブのパートナーとしてご検討ください。

6. 当社の工場からの主要な製品パラメータは何ですか?

次の表は、都市給水用バタフライ バルブの主要な製品パラメータを示しています。これらのバルブは、水処理プラント、配電ネットワーク、防火システムなどの幅広い用途向けに設計されています。当社の工場では、特定の要件を満たすカスタムバルブを製造することもできます。

当社工場では、これらの仕様などを満たすバタフライバルブを製造しています。お客様の特定の要件に合わせて、サイズ、材質、作動、コーティングをカスタマイズできます。原材料の検査、工程内検査、出荷前の最終検査までを徹底した品質管理体制をとっています。当社の目標は、給水システムの信頼性と安全性を確保する高品質のバタフライ バルブをお客様に提供することです。

7. よくある質問（FAQ）

質問 1: ウェハーバタフライバルブとラグバタフライバルブの違いは何ですか?

回答: ウェハバタフライバルブは、2 つのパイプフランジの間にクランプされるように設計されています。小型軽量ですが、行き止まりサービスには使用できません。ラグバタフライバルブには、本体にネジ付きインサートがあり、単一のフランジにボルトで固定できます。これにより、バルブをデッドエンドサービスに使用したり、下流の配管を妨げることなくラインから取り外すことができます。都市給水では、柔軟性の点からラグバルブが好まれることがよくあります。

質問 2: 都市水道におけるバタフライ バルブの一般的な耐用年数はどれくらいですか?

回答: ダクタイル鋳鉄製の本体、ステンレス鋼のディスクとシャフト、EPDM シートを備えた高品質のバタフライ バルブは、都市水道で 50 年以上の耐用年数があります。実際の耐用年数は、水質、運転条件、メンテナンス プログラムによって異なります。バルブを定期的に検査し、練習することで寿命を延ばすことができます。

質問 3: バタフライ バルブは流量制御に使用できますか、それとも絶縁のみに使用できますか?

回答: バタフライ バルブは、隔離と流量制御の両方に使用できます。ただし、流量を正確に制御するには、流線形のディスクと調整アクチュエータを備えたバルブをお勧めします。標準的なバタフライ バルブは絞りによく使用されますが、流量特性は線形ではなく、特定の位置でバルブにキャビテーションやノイズが発生する場合があります。重要な流量制御用途には、グローブ バルブまたは特殊な制御バルブの方が適している場合があります。

質問 4: バタフライ バルブに適したアクチュエータを選択するにはどうすればよいですか?

回答: アクチュエータの選択は、必要なトルク、利用可能な電源、および制御要件によって異なります。バルブの操作に必要なトルクは、バルブのサイズ、差圧、シートの材質によって異なります。空気圧アクチュエータは、給水のオン/オフおよび変調制御に一般的です。電動アクチュエータは、圧縮空気が利用できない場所で使用されます。手動ギアオペレータは、頻繁に操作されない遮断弁に使用されます。当社のエンジニアリング チームは、お客様の用途に適したアクチュエータの選択をお手伝いします。

質問 5: EPDM シートと NBR シートの違いは何ですか?

回答：EPDM（エチレンプロピレンジエンモノマー）とNBR（ニトリルブタジエンゴム）は、どちらもバルブシートに使用される合成ゴムです。 EPDM は耐水性、耐蒸気性、耐オゾン性に優れているため、都市給水に最適です。 NBR は油や燃料に対して優れた耐性を持っていますが、オゾンや風化に対する耐性は劣ります。給水用途には、一般的に EPDM が好まれます。

8. 結論

バタフライ バルブは、都市給水システムの水流を制御するために不可欠です。正しく選択して適用すると、信頼性の高い絶縁、効率的な流量制御、および長い耐用年数が実現します。水道事業やエンジニアリング請負業者の調達マネージャーにとって、成功の鍵は、性能を決定する設計の特徴を理解し、適切な材料と寸法を指定し、一貫した製品を提供する能力と品質システムを備えたサプライヤーを選択することです。 Dafugui Pipe Valve Co., Ltd. の工場には、最も要求の厳しい都市給水用途向けの高品質のバタフライ バルブを製造するための専門知識と設備があります。当社は、高品質の材料、精密製造、厳格な品質管理を使用して、バルブが最高の性能と信頼性基準を満たしていることを保証します。

新しい水処理プラントを設置する場合でも、配水ネットワークのバルブを交換する場合でも、防火システム用のバルブを指定する場合でも、お客様の要件について話し合うために、ぜひお問い合わせください。サンプル、技術データ、カスタマイズされたソリューションを提供できます。品質と顧客満足に対する当社の取り組みにより、当社は世界中の水道事業体や自治体にとって信頼できるパートナーとなっています。

Dafugui Pipe Valve Co., Ltd.に今すぐお問い合わせくださいバタフライ バルブの要件について話し合い、当社の製品がどのように自治体の給水システムの信頼性と効率を向上させることができるかを確認してください。
