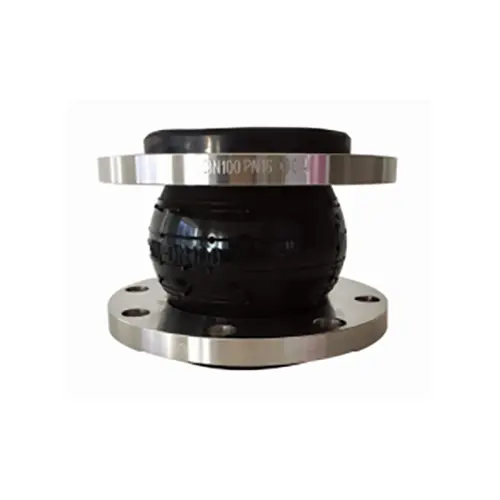

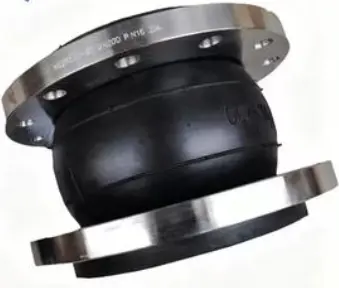

単球ゴム伸縮継手

単球ゴム伸縮ジョイント (フレキシブル単球ゴム ジョイントまたは防振装置とも呼ばれる) は、高弾性パイプライン フレキシブル コネクタです。製品は、高温高圧加硫によって成形されたゴム球体（内側ゴム層、ナイロンコード布補強、外側ゴム層）とルース金属フランジで構成されています。製品は GB/T 26121 規格に厳密に準拠しており、原料から完成品まで複数の品質検査を行っており、高い内部密度と大幅な弾性変形を特徴としています。球材質にはNR、NBR、EPDM、CR、FKMなどがあり、耐熱、酸、アルカリ、耐食性、耐油性に優れています。フランジの材質には、炭素鋼 Q235 またはステンレス鋼 304/316L が含まれます。

2つのコア機能：変位補償+振動減衰

単球ゴム伸縮継手は、動作中に 2 つの主な機能を果たします。

まずは位置ずれ補正。温度変化によるパイプラインの熱膨張・収縮や機器の振動による変位が生じると、ゴム球は独自の曲面構造により弾性変形し、パイプラインの変位応力を弾性変形エネルギーに変換し、軸方向、横方向、角度の変位を効果的に吸収し、パイプラインの応力を軽減します。

2つ目は、振動の減衰と騒音の低減です。ゴムは低導体であるため、パイプライン内の振動や騒音の伝達を効果的に遮断し、ポンプ、バルブ、その他の機器を振動による損傷から保護しながら、構造伝播騒音を低減します。

アプリケーション

給排水、循環水、HVAC、防火、製紙、製薬、化学、海洋、電力、その他のパイプラインシステムで広く使用されています。以下に特に適しています:

• ポンプの吸入/吐出接続 --- ポンプの振動を吸収して下流の機器を保護します
• パイプラインの曲がり --- 設置のずれと熱変位を補正
• 防火システム --- 消火ポンプをパイプラインに接続し、圧力変動を吸収します。
• 冷却循環水系 --- 火力発電所給水および冷却循環
• 温度変化が頻繁なパイプライン --- 繰り返しの熱変位を効果的に吸収

適切な媒体には、空気、圧縮空気、水、海水、熱水、油、弱酸、弱アルカリなどが含まれます。

材料選択ガイド

よくある質問

Q1: シングル球とダブル球の違いは何ですか?選び方は？

A: 単球は構造が単純で、サイズが小さく、コストが低いため、一般的な変位補償と振動減衰に適しています。ダブル球体はより大きな補償とより優れた減衰を提供し、大きな変位や激しい振動に適しています。一般的な条件では単一の球で十分です。 Dafugui が選択をお手伝いします。

Q2: 媒体に応じてゴム材料を選択するにはどうすればよいですか?

A：水/空気→NR。オイル→NBR;酸・アルカリ・屋外→EPDM;高温・腐食性→FKM。 Dafugui は、お客様の動作条件に基づいて専門的な推奨事項を提供します。

Q3：商品の使用期限はどれくらいですか？交換時期はいつ?

A: 通常の状態では 3 ～ 5 年です。球面に亀裂、老化、膨らみ、または継続的な漏れが見つかった場合は交換してください。 Dafugui は純正交換部品​​を提供します。
