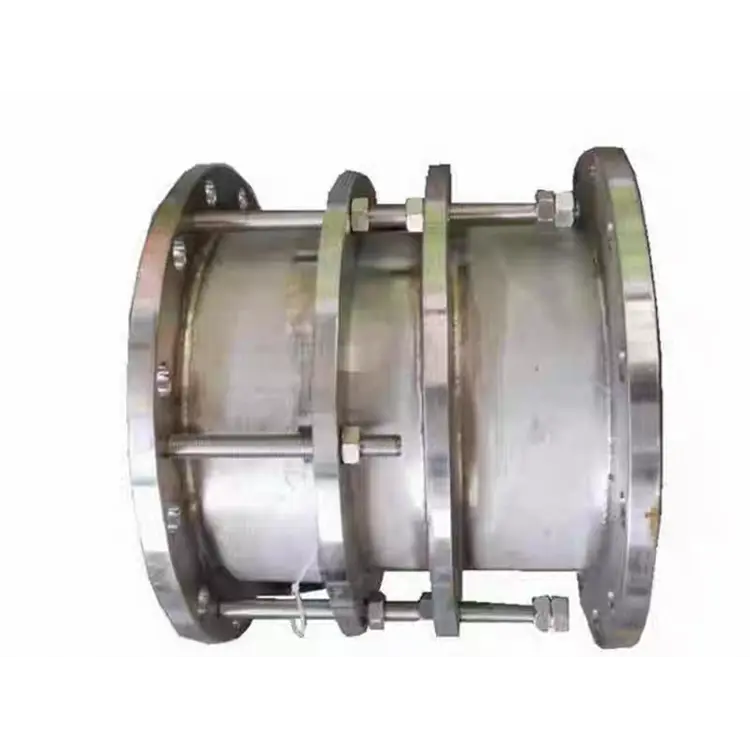

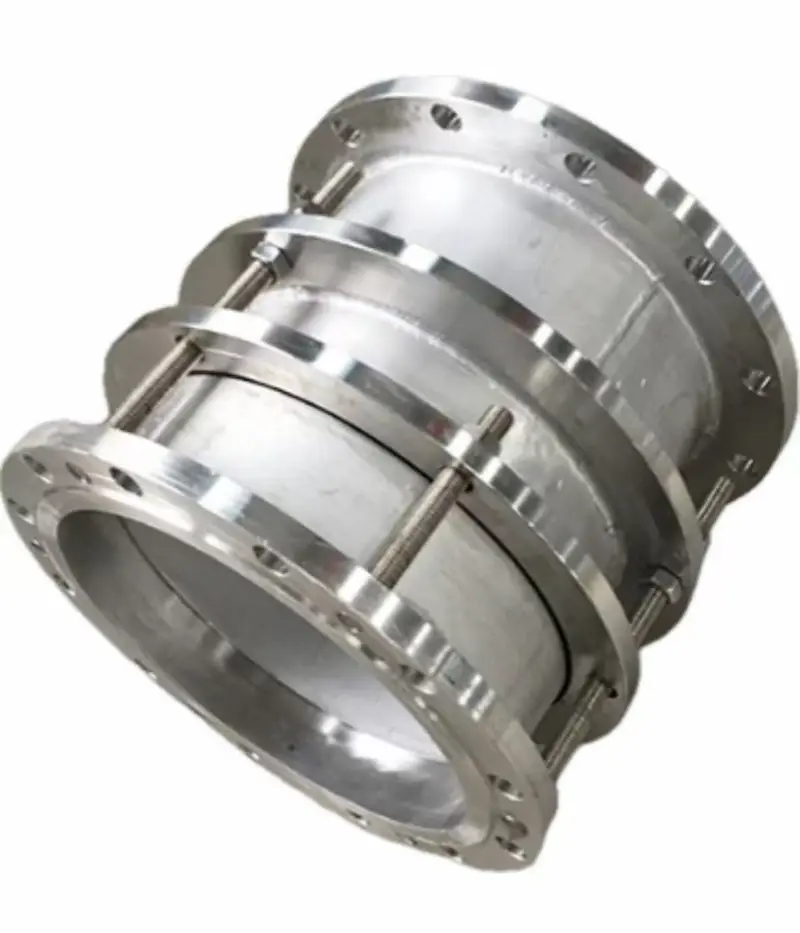

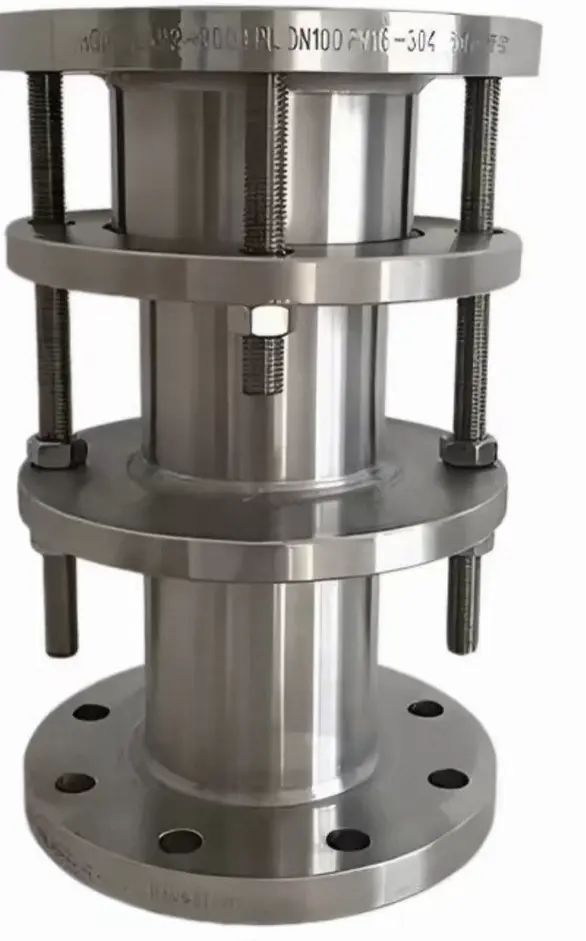

ダブルフランジ鋼製伸縮継手

ダブルフランジ鋼製伸縮継手（別名VSSJA-2/B2F型）は、本体、シールリング、グランド、伸縮パイプ、リミットナットで構成されています。緩い膨張構造を基本とし、最大膨張点をダブルナットでロックするリミット装置を内蔵しています。パイプは許容範囲内で自由に伸縮します。制限を超えると、厳格な制限がかかります。

Dafugui は浙江省温州市にあり、高度な CNC 加工設備と厳格な品質管理システムを備えています。原材料の入荷から完成品の発送まで、各工程で厳格な検査が行われます。材質は使用条件に応じて炭素鋼Q235、ダクタイル鋳鉄QT400-15、ステンレス鋼316、鋳鋼から選択でき、さまざまな環境で優れた性能を発揮します。

高強度構造、長期にわたる耐久性

全鋼製ボディと伸縮パイプの設計により、高い引張強度と圧縮強度を実現します。ゴム継手と比較して、鋼製伸縮継手は高温、高圧、腐食性媒体条件下でより安定して機能し、耐用年数が長く、特に蒸気パイプラインや工業用循環水システムに適しています。

正確な制限、安全保護

ダブルナット制限装置が最大膨張点で正確にロックします。通常の状態ではジョイントは自由に動作しますが、パイプラインの変位が限界を超えると、直ちに厳格な制限が作動して抜けや損傷を防ぎ、過剰な変位によるパイプラインの漏れや機器の故障を防ぎます。

技術仕様

インストールガイド

1. インストール前:グランドボルトを緩め、製品を取り付け長さまで延長します。
2. フランジを接続します:両端とパイプライン フランジの間の接続長さを調整し、適切な位置合わせを確保します。
3. ボルトを締めます:不均一な圧縮を防ぐために、グランドボルトを均等に斜めに順番に締めてください。
4. 制限を調整:リミットナットを設計位置に調整して膨張量をロックします
5. オーバーヘッド設置:オーバーヘッド用途の場合は、両端に適切な固定サポートを取り付ける必要があります

よくある質問

Q1: ダブルフランジ鋼製伸縮継手とダブルフランジ限定伸縮継手は同じ製品ですか?

A: これらは本質的に同じカテゴリの製品であり、どちらも制限保護によってパイプラインの変位を補償するように設計されています。メーカーが異なれば、異なる命名規則が使用される場合があります。 Dafugui の VSSJA-2 (B2F) モデルは両方をカバーします。規格、直径、圧力、材質が使用条件を満たしていることを確認してください。

Q2: 鋼製伸縮継手とゴム継手の違いは何ですか?選び方は？

A: 鋼製伸縮継手は、より高い耐熱性 (250℃まで) とより高い圧力容量 (2.5MPa まで) を備えた全金属構造を特徴としており、蒸気、高温水、腐食性媒体に適しています。ゴム製ジョイントは振動減衰と騒音低減に優れており、常温および低圧条件に適しています。パイプラインが高温または腐食性媒体で動作する場合は、鋼製伸縮継手をお勧めします。

Q3: Dafugui は輸出をサポートしていますか?どの市場にサービスを提供していますか?

A: はい。大富貴は浙江省温州市にあります。当社には、長距離輸送中の製品の安全性を確保するための成熟した輸出梱包と物流の経験があります。

Q4: 規格外のサイズや特殊な素材もカスタマイズできますか?

A: はい。 Dafugui は、非標準の直径 (DN50 ～ DN3000 範囲を超える)、特殊な材料 (フルステンレス鋼 316L、二相ステンレス鋼など)、特殊な使用圧力などの非標準のカスタマイズ サービスをサポートしています。動作パラメータを提供していただければ、当社の技術チームがカスタマイズされたソリューションを開発します。
