ベローズ伸縮継手

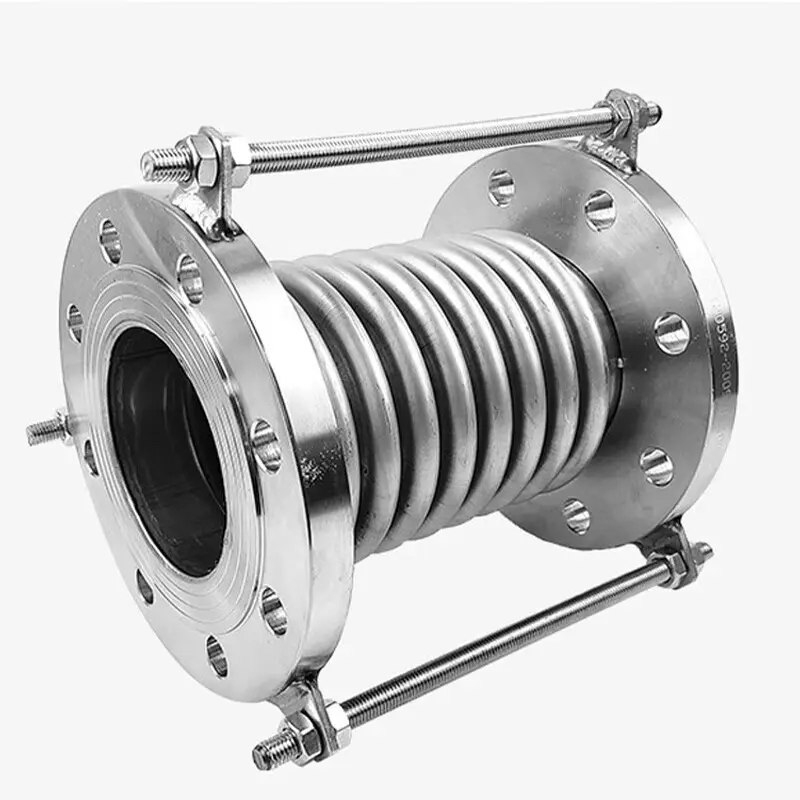

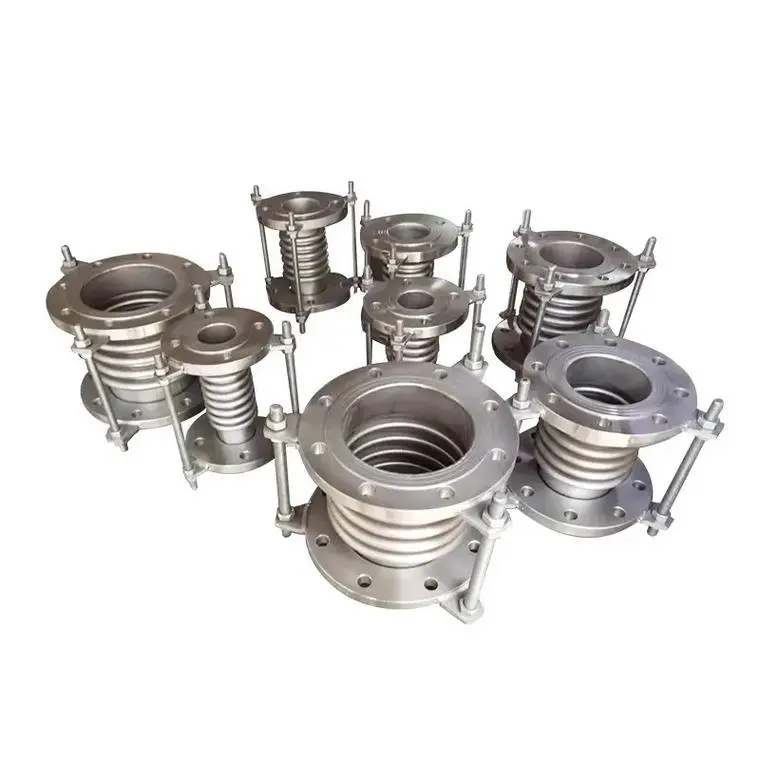

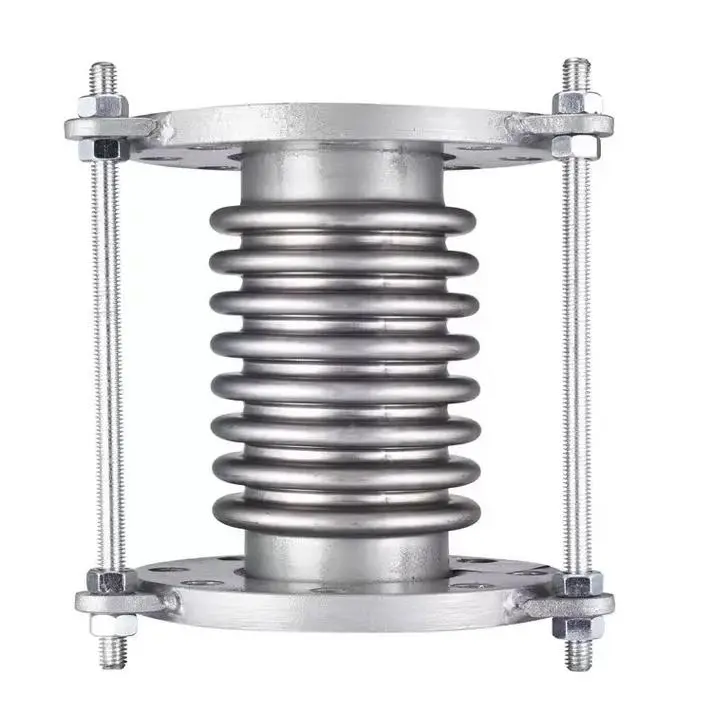

ベローズ伸縮継手は、伸縮継手としても知られており、ベローズの弾性変形を利用してパイプラインの熱変位、機械的変形を補償し、振動を吸収する補償要素です。これは、主作動体としてのベローズ (弾性要素) と、エンドパイプ、ブラケット、フランジ、導管およびその他の付属品で構成されます。接続方法にはフランジ式と溶接式があります。

動作原理

ベローズ伸縮継手の中核となる動作原理は、ベローズの弾性変形を利用して、パイプライン内の熱変形、機械的変形、およびさまざまな機械的振動によって引き起こされる軸方向、角度、横方向および複合変位を吸収および補償することです。

温度変化によりパイプラインが伸縮すると、ベローズはその独特の波形構造によって変形し、パイプラインの変位応力をベローズの弾性変形エネルギーに変換し、パイプラインの変形応力を低減し、パイプラインの耐用年数を延ばします。さらに、ベローズ伸縮継手は、耐圧性、シール性、耐食性、温度耐性、耐衝撃性、振動減衰、騒音低減などの複数の機能を備えています。

主な利点

主な種類

ベローズ伸縮継手は、補償モードに基づいて主に 3 つのカテゴリに分類されます。

アキシャルタイプ:主に軸方向の変位を吸収します

横型タイプ：主に横方向の変位を吸収します

角度タイプ:主に角変位を吸収します

圧力バランス型や各種補償構成を組み合わせたタイプもございます。材質により金属タイプと非金属タイプに分けられます。 Dafugui は、パイプライン システムの特定の変位パターンと動作​​条件に基づいて、対応するタイプの推奨事項を提供します。

インストールガイド

1. 設置前検査:モデル、仕様、パイプライン構成をチェックして、設計要件に準拠していることを確認します。
2. 方向確認：内部スリーブを備えた補償器の場合、スリーブの方向が媒体の流れの方向と一致していることを確認してください。
3. 強制的な調整なし:通常の機能と耐用年数に影響を与えるため、パイプラインの設置偏差を調整するために補償器の変形を使用しないでください。
4. ベローズを保護する:溶接スパッタがベローズ表面に接触するのを防ぎ、取り付け時の機械的損傷を防ぎます。
5. 位置決めデバイスを取り外します。パイプラインの設置が完了したら、輸送に使用される補助位置決め装置を取り外します
6. 静水圧試験:水圧試験中に補償器が取り付けられるパイプライン端の固定パイプサポートを強化します。
7. 可動部品:すべての可動コンポーネントは外部構造によって制限されてはなりません

よくある質問

Q1: ベローズ伸縮継手とスリーブ伸縮継手の違いは何ですか?選び方は？

A: ベローズ伸縮継手はベローズの弾性変形により変位を吸収するため、補償能力が大きく、シール性が良く、多方向の変位に適しています。スリーブ伸縮継手はスリーブの摺動により軸方向の変位を吸収するため、構造が簡単ですが定期的なメンテナンスが必要です。ベローズ伸縮継手は、一般的な条件でより広く使用されています。選択は、排気量タイプ、使用圧力、温度に基づいて行う必要があります。 Dafugui の技術チームがサイズ調整をお手伝いします。

Q2：伸縮継手のベローズ材質はどのように選べばよいですか？

A: 一般的な材質には、ステンレス鋼 304、316L、321 などが含まれます。304 は一般的な条件に適しています。 316L は化学環境や海洋環境に対して優れた耐食性を提供します。 321 は、蒸気パイプラインの高温耐性を向上させます。 Dafugui は培地の種類と温度条件に基づいて適切な材料を推奨します。

Q3: ベローズ伸縮継手は定期的なメンテナンスが必要ですか?何を確認する必要がありますか?

A: はい。定期的な検査をお勧めします。ベローズの表面に亀裂、腐食、機械的損傷がないか確認してください。フランジ接続ボルトに緩みがないか確認します。リミットデバイスが正しい位置にあるかどうかを確認してください。配管事故防止のため、ジャバラに大きな損傷や変形が見つかった場合は速やかに交換してください。

Q4: Dafugui はベローズ伸縮継手のカスタマイズをサポートしていますか?

A: はい。当社は、標準外の直径、特殊材料 (ニッケル基合金など)、特殊な使用圧力および温度要件など、標準外のカスタマイズ サービスを提供します。動作パラメータを提供していただければ、当社の技術チームがカスタマイズされたソリューションを開発します。
