グローブバルブとは何ですか、またなぜグローブバルブが流量制御システムにおいて重要であるのか

記事の概要: グロブバルブは、正確な流量調整に最も広く使用されている工業用バルブの 1 つです。この詳細なガイドでは、グローブ バルブとは何か、その仕組み、構造設計、利点、用途、選択基準、そして現代の流量制御システムにおいてグローブ バルブが重要であり続ける理由を探ります。

目次

• 1. グローブバルブとは何ですか?
• 2. グローブバルブはどのように機能しますか?
• 3. グローブバルブの構造設計
• 4. 一般的なタイプのグローブバルブ
• 5. グローブバルブの主な利点
• 6. グローブバルブと他の工業用バルブの比較
• 7. グローブバルブの産業用途
• 8. グローブバルブに使用される材質
• 9. 適切なグローブバルブの選択方法
• 10. メンテナンスと耐用年数
• 11. Dafugui グローブ バルブを選ぶ理由?
• 12. よくある質問

1. グローブバルブとは何ですか?

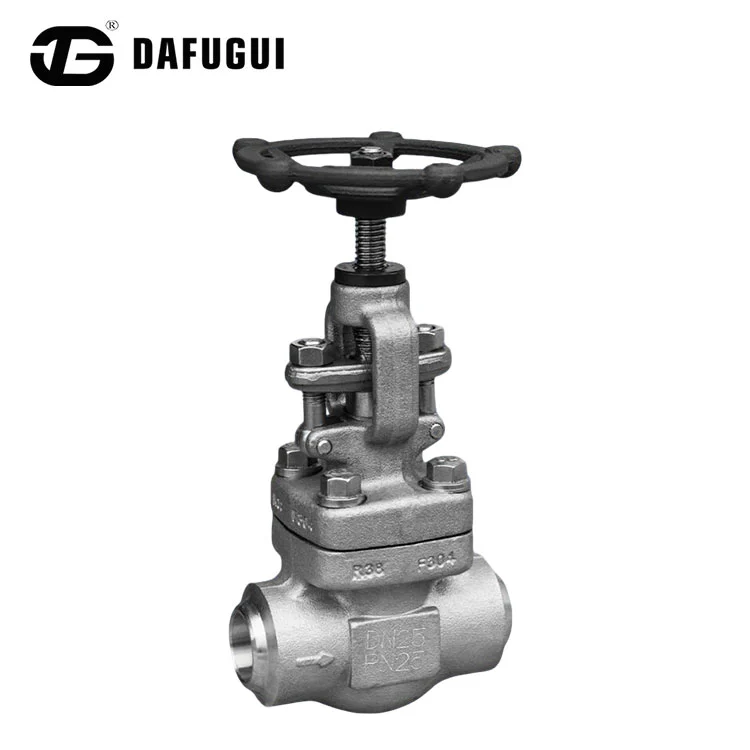

グローブ バルブは、主にパイプライン内の流体の流れを調整、絞り、制御するために設計された直線運動バルブです。オンオフバルブとは異なり、グローブバルブは正確な流量調整に優れており、複雑な産業システムに不可欠なコンポーネントとなっています。

「グローブ バルブ」という名前は、元の球形の本体の形状に由来していますが、現代のグローブ バルブはさまざまな構成で登場します。業界標準によれば、グローブ バルブは、内部バッフル構造と、固定リング シートを通る流れを制御する可動ディスクによって定義されます。

産業用流量制御システムでは、最小限の圧力降下よりも流量精度、圧力制御、および動作の安定性が重要な場合にグローブ バルブが指定されることがよくあります。

2. グローブバルブはどのように機能しますか?

グローブバルブの動作原理は直線運動に基づいています。ハンドホイールまたはアクチュエータが回転すると、ステムがディスクを上下に動かし、ディスクとシートの間の距離を調整します。

• ディスクが持ち上げられると、流体の流れが増加します
• ディスクが下がっているとき: 流れが制限または停止されます。

この設計により、グローブ バルブはボール バルブやゲート バルブと比較して優れた絞り性能を提供できます。詳細な技術リファレンスについては、これを参照してください。グローブバルブ製品概要.

3. グローブバルブの構造設計

標準のグローブ バルブは、いくつかの重要なコンポーネントで構成されています。

• 体：主圧力境界を提供します
• ボンネット：開口部を覆い、ステムをサポートします
• 幹：アクチュエータからの動きを伝達
• ディスク:シートに近づいたり遠ざかったりすることで流れを調整します
• シート：シール面を提供します

内部流路は方向を 2 回変えるため、圧力損失が大きくなりますが、制御精度が向上します。

4. 一般的なタイプのグローブバルブ

5. グローブバルブの主な利点

グローブ バルブは、次のようないくつかの明確な利点があるため、流量制御システムにおいて引き続き重要です。

• 優れたスロットリングと流量調整
• 信頼性の高い遮断機能
• メンテナンスやシート交換が簡単
• 頻繁な操作に適しています

これらの利点により、精度と耐久性が重要なシステムにおいてグローブバルブは不可欠なものとなっています。

6. グローブバルブと他の工業用バルブの比較

7. グローブバルブの産業用途

グローブ バルブは、次のような業界全体で広く使用されています。

• 石油とガスの処理
• 発電所
• 化学および石油化学施設
• 水処理システム
• 海洋および海洋エンジニアリング

グローブバルブは、圧力が変化しても安定した流れを維持できるため、重要な制御ループにおいて特に価値があります。

8. グローブバルブに使用される材質

材料の選択は、グローブ バルブの性能と寿命に直接影響します。

• 一般産業用炭素鋼
• 耐食性の高いステンレス鋼
• 高温用途向け合金鋼
• 低圧システム用ブロンズ

9. 適切なグローブバルブの選択方法

グローブ バルブを選択する場合、エンジニアは次の点を考慮する必要があります。

• 使用圧力と温度
• 流体特性
• 必要流量係数(Cv)
• エンド接続タイプ

適切に選択すると、最適なパフォーマンスとシステムの安全性が保証されます。

10. メンテナンスと耐用年数

グローブバルブの大きな利点の 1 つはメンテナンスの容易さです。多くの場合、バルブ本体をパイプラインから取り外さずにシートとディスクを保守できるため、ダウンタイムが短縮されます。

定期的な点検と適切な操作により、耐用年数を大幅に延ばすことができます。

11. Dafugui グローブ バルブを選ぶ理由?

大富貴は、国際規格を満たすように設計された高品質のグローブバルブの製造で高い評判を築いています。 Dafugui グローブ バルブは、厳格な品質管理、高度な機械加工、アプリケーションを重視したエンジニアリングにより、要求の厳しい環境でも一貫したパフォーマンスを提供します。

標準的な産業用途であっても、カスタマイズされた流量制御ソリューションであっても、Dafugui は世界中の専門家から信頼される信頼性の高いバルブ製品を提供しています。

12. よくある質問

グローブバルブはオンオフサービスに適していますか?

はい、グローブ バルブは主にスロットル用に設計されていますが、オン/オフ サービスに使用できます。

玉形弁は圧力損失を引き起こしますか?

はい、内部流路により、グローブ バルブはストレート バルブと比較して高い圧力降下を引き起こします。

グローブバルブは高温に耐えられますか?

適切な材料を使用することで、グローブ バルブは高温環境でも確実に機能します。

グローブバルブの寿命は通常どれくらいですか?

適切なメンテナンスを行えば、グローブ バルブは産業システムで何十年も使用できます。

最後のメモ:
プロジェクトの要件を満たす、信頼性の高い精密設計のグローブ バルブをお探しの場合、Dafugui はお客様のニーズをサポートする準備ができています。技術的な相談、カスタム ソリューション、または競合見積もりについては、お問い合わせ今すぐ当社のバルブ専門家が流量制御システムの最適化をお手伝いします。
