ステンレス鋼ウェルドネックフランジは高圧配管システムに最適ですか?

スタイnless スチール溶接ネック フランジ高圧および高温の配管システムにおける優れた強度、耐久性、信頼性が広く知られています。この包括的なガイドでは、その設計上の利点、材料グレード、製造標準、他のフランジ タイプとの比較、産業用途、設置のベスト プラクティス、およびメンテナンス ガイドラインについて説明します。あなたがエンジニア、調達マネージャー、または産業請負業者であっても、この記事は、重要な配管システムにとってウェルドネック フランジが依然として推奨されるソリューションである理由を理解するのに役立ちます。

目次

1. ステンレス鋼ウェルドネックフランジとは何ですか?
2. 設計上の特徴と構造上の利点
3. 材料のグレードと規格
4. ウェルドネックと他のフランジタイプの比較
5. 産業用途
6. 製造工程と品質管理
7. インストールのベストプラクティス
8. 保守・点検
9. 適切なウェルドネック フランジの選択方法
10. よくある質問

1. ステンレス鋼ウェルドネックフランジとは何ですか?

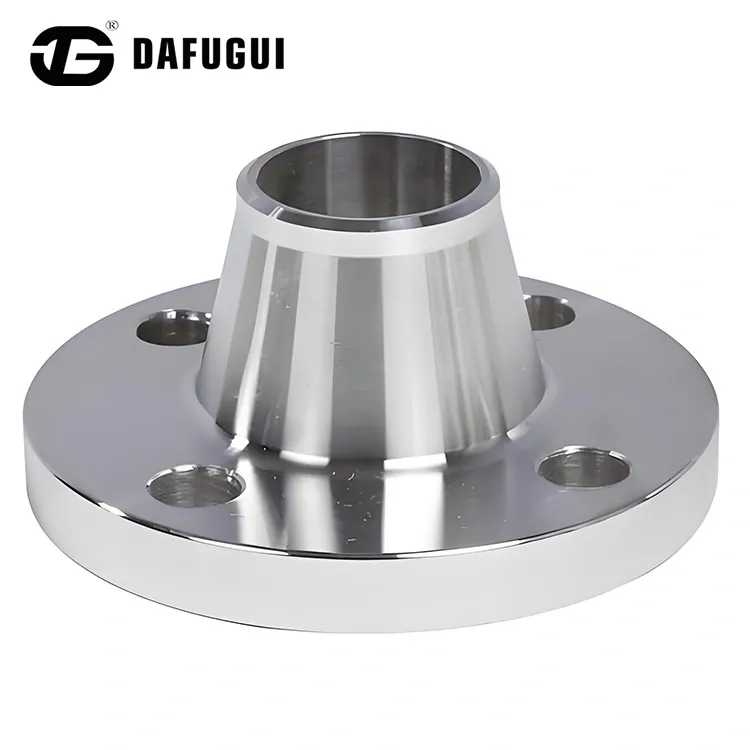

ステンレス鋼ウェルドネック フランジは、フランジの厚さからパイプの壁の厚さに徐々に移行する長いテーパー状のハブで設計されたパイプ フランジです。これらはパイプに突合せ溶接されており、応力集中を軽減する強力でシームレスな接続を提供します。

スリップオン フランジとは異なり、ウェルドネック フランジは、高圧、極端な温度、繰り返し荷重が存在する厳しい環境向けに設計されています。テーパー状のハブにより応力が均等に分散され、亀裂や機械的故障のリスクが最小限に抑えられます。

• 最大の強度を実現する突合せ溶接接続
• 応力分散のためのロングテーパーハブ
• 高圧および高温システムに優れています
• ASMEやANSIなどの国際規格に準拠

2. デザイン上の特徴と構造上の利点

2.1 テーパーハブ設計

ウェルドネック フランジの特徴は、テーパー状のハブです。この機能により、応力がフランジからパイプに徐々に伝達され、局所的な応力点が防止されます。

2.2 完全溶け込み溶接

フランジはパイプに突合せ溶接されるため、連続した金属構造を形成します。これにより、耐疲労性と機械的強度が大幅に向上します。

2.3 優れた圧力処理

ウェルドネック フランジは、クラス 300、600、900、1500、さらには 2500 などの高圧クラス向けに定格されたシステムで一般的に使用されます。

3. 材料のグレードと規格

ステンレス鋼溶接ネック フランジは通常、さまざまな環境および化学物質への曝露要件を満たすために、さまざまなステンレス鋼グレードを使用して製造されます。

一般的なステンレス鋼グレード

• ASTM A182 F304 / F304L
• ASTM A182 F316 / F316L
• ASTM A182 F321
• ASTM A182 F347

国際規格

• ASME B16.5
• ANSI
• ディン
• EN 1092-1
• JIS

適切なグレードを選択すると、腐食性媒体、温度条件、機械的要件との互換性が保証されます。

4. ウェルドネックと他のフランジタイプの比較

スリップオン フランジと比較して、ウェルドネック フランジは、特に動的システムにおいて、より高い信頼性と長い耐用年数を提供します。

5. 産業用途

• 石油およびガスのパイプライン
• 石油化学プラント
• 発電設備
• 水処理システム
• 造船および海洋プラットフォーム

安全性とパフォーマンスが重要な業界では、多くの場合、ウェルドネック フランジが推奨されるソリューションです。

6. 製造工程と品質管理

高品質のステンレス鋼の溶接ネック フランジは通常、鋳造ではなく鍛造で作られ、優れた粒子構造と機械的特性を保証します。

製造工程

1. 材料検査
2. 鍛造
3. 熱処理
4. 機械加工
5. 穴あけと仕上げ
6. 最終検査

有名メーカーなど大富貴寸法検査、圧力検査、非破壊検査などの厳格な品質管理手順を実施して、国際規格への準拠を確保します。

7. インストールのベストプラクティス

• 溶接前にパイプが適切に位置合わせされていることを確認してください
• 突合せ溶接には資格のある溶接工を使用してください
• ASME 溶接手順に従ってください
• NDT による溶接の完全性の検査
• 組み立て中に正しいボルトトルクを適用してください

フランジ接続の性能と寿命を最大化するには、適切な取り付けが不可欠です。

8. 保守・点検

定期的な検査により、システムの完全性が確保され、予期せぬ障害が防止されます。定期的なチェックには以下を含める必要があります。

• 腐食の目視検査
• 超音波厚さ測定
• 漏れ検出テスト
• ボルト締め付け確認

9. 適切なウェルドネックフランジの選択方法

ステンレス鋼の溶接ネック フランジを選択するときは、次の点を考慮してください。

• 圧力クラスの要件
• 動作温度
• 腐食環境
• パイプのサイズとスケジュール
• プロジェクト基準への準拠

大富貴 のような経験豊富なサプライヤーと協力することで、技術的要件と商業的要件の両方を満たす製品を確実に入手できます。

10. よくある質問 (FAQ)

Q1: ウェルドネックフランジが高圧システムに適しているのはなぜですか?

テーパー状のハブと完全溶け込み溶接により、応力が均等に分散され、疲労破壊に耐えます。

Q2: 304 ステンレス鋼と 316 ステンレス鋼の溶接ネック フランジの違いは何ですか?

316 ステンレス鋼にはモリブデンが含まれており、304 と比較して塩化物環境での耐食性が優れています。

Q3: ウェルドネックフランジは再利用できますか?

ほとんどの高圧システムでは、検査および承認がない限り、再使用は推奨されません。

Q4: ウェルドネックフランジはオフショア用途に適していますか?

はい、特に 316L などの耐食グレードで製造された場合は可能です。

結論

ステンレス鋼ウェルドネックフランジは、高圧配管システムにおける強度、耐久性、安全性の業界のベンチマークであり続けています。優れた設計、耐食性、構造的完全性により、石油・ガス、石油化学、電力業界全体で不可欠なものとなっています。

国際規格に従って製造された信頼性の高い高品質のステンレス鋼溶接ネック フランジをお探しの場合、Dafugui はプロジェクトの要件に合わせた包括的なソリューションを提供します。当社のエンジニアリング専門知識、厳格な品質管理、および世界的な供給能力により、長期にわたるパフォーマンスと安心が保証されます。

配管システムの信頼性を高める準備はできていますか?お問い合わせ今すぐプロジェクトの要件について話し合って、専門的な見積もりを受け取りましょう。
