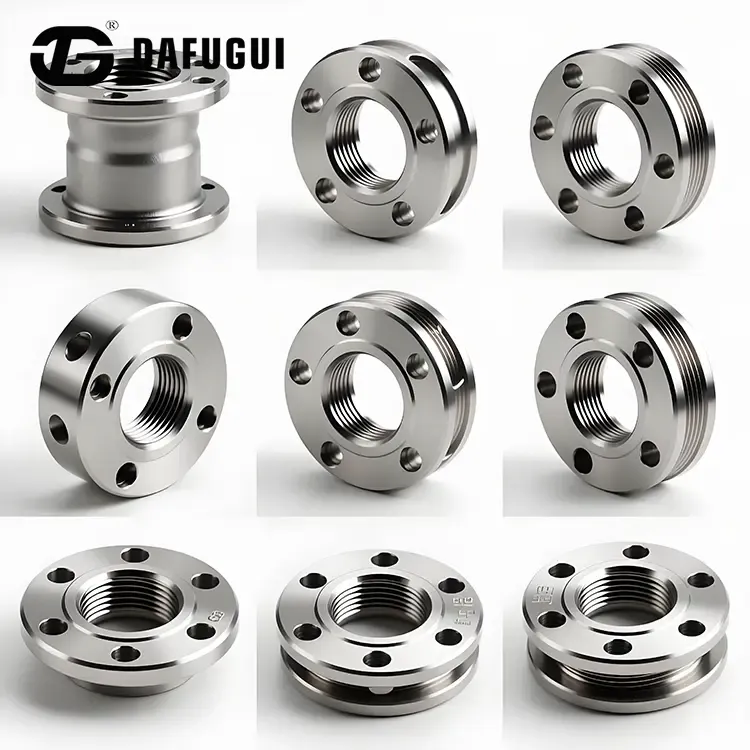

S32760 オフショア石油およびガス用スーパーデュプレックスねじ込みフランジ

Dafugui のオフショア プラットフォーム メンテナンス、FPSO 船舶マニホールド タイイン、およびプロセス スキッド用に設計されています。S32760 オフショア石油およびガス用スーパーデュプレックスねじ込みフランジオペレーターが揮発性炭化水素地域での火気厳禁作業の危険を軽減するのに役立ちます。各フランジには、CNC ターニング センターで製造された精密加工された NPT または BSPT 雌ねじが付いており、一致するねじ付きパイプ端との機械的接続を提供します。 UNS S32760 合金から固体鍛造されたこの製品ラインは、周期的な海洋波の動きや海洋大気の劣化に対する構造的耐性を提供します。

海洋海洋工学

• オンサイトでの火気作業の要件を排除:精密加工された雌ねじ (ASME B1.20.1 に準拠した NPT/BSPT) が特徴で、適合する管ねじに直接結合します。この設計により、火炎現場溶接の必要性がなくなり、海洋構造物の局所的な熱影響部 (HAZ) の軟化が回避されます。

• 高降伏性と引張スタミナ:オフショア石油およびガス用の S32760 スーパー二相ねじ付きフランジは、鍛造 UNS S32760 (F55) スーパー二相鋼から製造され、公称降伏強度 ≥ 550 MPa を達成します。これは、従来の 316L ステンレス鋼よりも大幅に高いです。これにより、重量に敏感な上面モジュールの壁厚設計を最適化できます。

• 海洋腐食防止:42 (PREN = %Cr + 3.3%Mo + 16%N + 1.6%W) を超える耐孔食性等価数 (PREN) で設計されたこれらのフランジは、微生物による腐食、塩水噴霧堆積、および溶解した H を含む酸っぱい原油流に耐性があります。₂SとCO₂.

規格と材料の準拠

Zhejiang Dafugui S32760 フランジの詳細

Zhejiang Dafugui S32760 フランジのプロセス フロー

オフショア固有の品質プロトコル

• 非破壊検査 (NDT):ASME セクション V に従って 100% 超音波試験 (UT) および液体浸透試験 (PT) を実施し、内部の鍛造の健全性と表面の完全性を検証します。

• 微細構造と相の分析:ASTM E562 に従って金属組織学的評価を実施し、バランスの取れた 40% ～ 60% のフェライト - オーステナイト マトリックスが検証され、脆い金属間相の形成が防止されています。

• ネジ山プロファイルのキャリブレーション:雌ねじは校正済みの GO/NO-GO プラグ ゲージで検査され、現場でのねじのかみ合いが確実に保証されます。

工場での製造に焦点を当てる

• 鍛造および重機械加工施設:Dafugui は、温州空港から 3 km の場所にある 5,000 平方メートルの近代的な施設を運営しており、海洋振動環境に必要な緻密な結晶粒の配列を確保するために、高トン数の鍛造設備を利用しています。

• オフショアコーティングと表面仕上げ:フランジのシール面とねじ山には、海洋輸送や高湿度条件下での保管に耐えられるよう保護処理が施されています。

海上物流情報

• 最小注文数量 (MOQ):1個（緊急メンテナンスやオフショアスキッドの改造に対応）

• 納期リードタイム：標準在庫の場合は 15 ～ 30 日。カスタム鍛造サイズの場合は 35 ～ 45 日

• ドキュメントパック:EN 10204 タイプ 3.1 MTC、UT/PT テストレポート、PMI 化学分析証明書

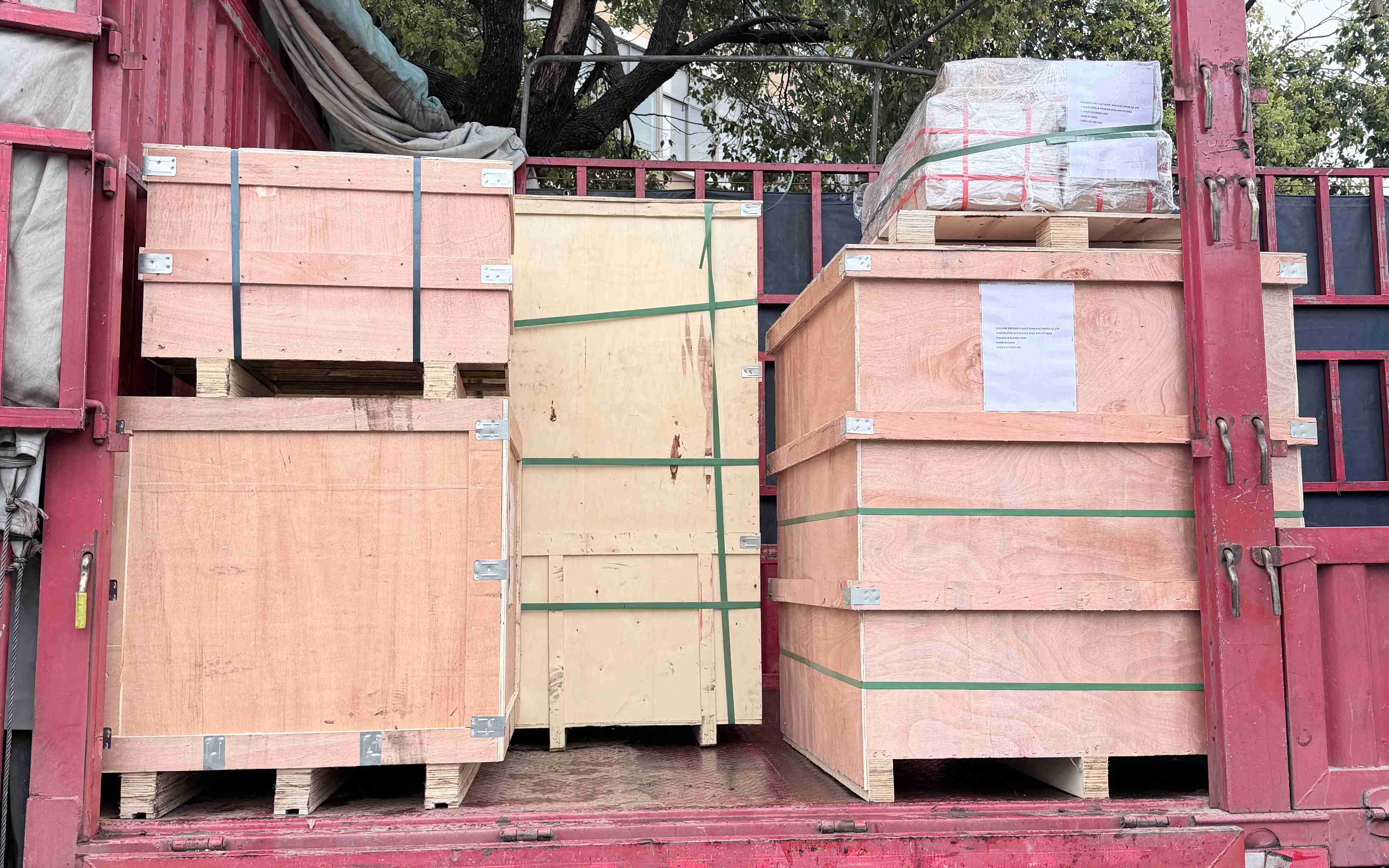

• 包装保護:ISPM 15 準拠の海上輸送に適した頑丈な木箱の内側に VCI 防食バリアをラッピング

よくある質問

• オフショア石油およびガス用 S32760 スーパー デュプレックス ネジ付きフランジがオフショア改修プロジェクトに好まれるのはなぜですか?
海上プラットフォームには厳格な火災安全管理が課せられます。ネジ付きフランジにより、フィールド エンジニアは熱間作業許可を発行したり、溶接後の熱処理を必要とせずに、配管の接続や緊急修理を完了できます。

• 取り付け時に従うべきトルクと組み立てのガイドラインは何ですか?
技術者は、高トルク下でのねじのかじりを防ぐために、ねじプロファイルを清掃し、承認された焼き付き防止ペーストまたは PTFE ねじコンパウンドを塗布する必要があります。

• Dafugui は海底上面マニホールド用のクラス 1500# RTJ ネジ付きフランジを製造できますか?
はい。弊社では、ASME B16.5 規格に従って、リング タイプ ジョイント (RTJ) の溝を高圧 S32760 ネジ付きフランジに直接精密加工しています。
