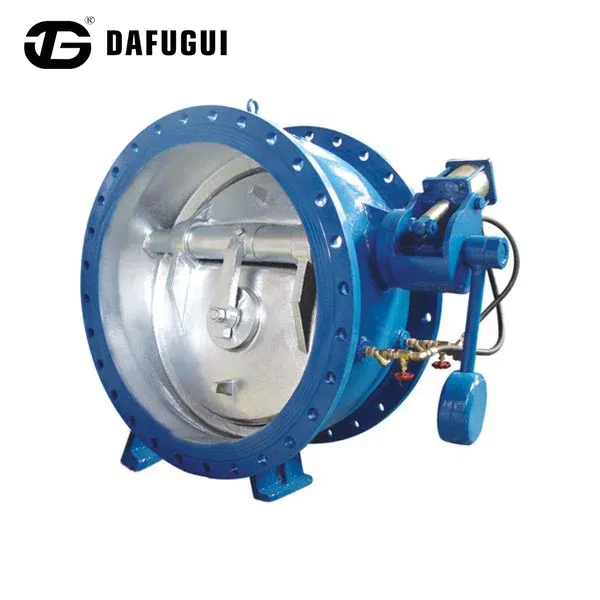

ノンスラムウォーターハンマー排除バタフライバッファチェックバルブ

Dafugui ノン スラム ウォーター ハンマー除去バタフライ バッファ 逆止弁は、急激なバルブの閉鎖により一時的な圧力変化が生じる可能性があるポンプ システムで安定した逆流防止を提供するように設計されています。

従来のチェックバルブは、ポンプ停止後にディスクがすぐに閉じた位置に戻るときに衝撃力を発生する可能性があります。このバタフライバッファチェックバルブは、制御された閉鎖構造を使用して、着座前の最終的なディスクの動きを遅くし、ディスクとバルブシートの間の機械的衝撃を軽減します。

この設計は、長距離送水パイプライン、ポンプ場、工業用水システム、および振動と動作騒音の低減が必要な用途に適しています。

ノンスラムクロージング原則

制御されたディスクの動き

通常の動作中は、前方向の流体圧力によってバタフライ ディスクが最小限の流れ抵抗で開いた状態に保たれます。

ノンスラムウォーターハンマー除去バタフライバッファチェックバルブが停止したとき、または流れの方向が変わったとき：

ディスクは逆流力によって閉じ始めます。

最初の閉動作は急速に起こり、逆流を制限します。

バッファリング メカニズムは、最終的なクロージング ステージを制御します。

ディスクがシートに徐々に接触し、閉じる衝撃を軽減します。

この 2 段階の閉鎖プロセスにより、急激な圧力変化が軽減され、バルブのサービスの安定性が向上します。

主要な設計機能

ウォーターハンマー圧力サージ制御

ウォーターハンマーは、流れる流体の速度が急激に変化し、パイプライン内に圧力波が発生するときに発生します。

ノンスラム バタフライ バッファ チェック バルブは、次の方法でこの状態を制御します。

閉じる際の急激なディスク衝撃を軽減します。

最終着座工程をスムーズに

パイプラインや設備に伝わる振動を低減

フランジ、ガスケット、圧力機器などの接続コンポーネントの保護

実際の圧力応答は、パイプラインの長さ、流体速度、ポンプの特性、およびシステム設計によって異なります。

ポンプ場向けの低騒音運転

従来の逆止弁では閉止衝撃音が目立っていたのに比べ、緩衝閉止構造によりスムーズな閉止構造を実現しています。

以下に適しています。

屋内ポンプ室

都市水道施設

住宅用水道インフラ

より低い運転騒音が求められる産業プラント

大規模パイプライン用途向けのバタフライディスク構造

バタフライ構成では次のことが可能になります。

コンパクトなバルブ寸法

設置スペース要件の低減

大口径パイプラインに適したソリューション

メンテナンスの複雑さの軽減

流線型の流路は、通常の動作条件下で効率的な流体の移動を維持するのに役立ちます。

応用分野

エンジニアリングプロジェクトの選択ガイド

ノンスラムウォーターハンマー除去バタフライバッファチェックバルブを選択する場合、エンジニアは以下を考慮する必要があります。

パイプラインパラメータ

パイプ径

流速

使用圧力

ポンプ能力

パイプラインの長さ

流体の状態

きれいな水

下水

冷却水

工業用プロセス水

インストール要件

水平または垂直の設置条件

メンテナンス可能スペース

必要なフランジ規格

Dafugui は、プロジェクトの運用データに基づいて構成の推奨事項を提供できます。

よくある質問

このノンスラムウォーターハンマー排除バタフライバッファチェックバルブは、ジョイントウィーディングをどのように保護しますか?

突然の動的な圧力スパイクを排除することで、パイプラインの内部圧力を通常の動作しきい値内に維持し、フランジ ガスケットの緩みや吹き抜けを防ぎます。

顧客は工場出荷前に第三者検査 (SGS、TÜV、BV など) を要求できますか?

はい、Dafugui は定期的にサードパーティの検査官を歓迎し、製造文書のレビュー、静水圧テストの立ち会い、パッケージングのコンプライアンス検証を行っています。

カスタマイズされたバルブ サイズで標準以外のフランジ穴あけ加工が必要な場合、どのようなオプションがありますか?

当社の CNC 旋削ワークショップでは、発注時に提出されたカスタム設計図面に従って、非標準のフランジ ボルト穴レイアウトを加工できます。
